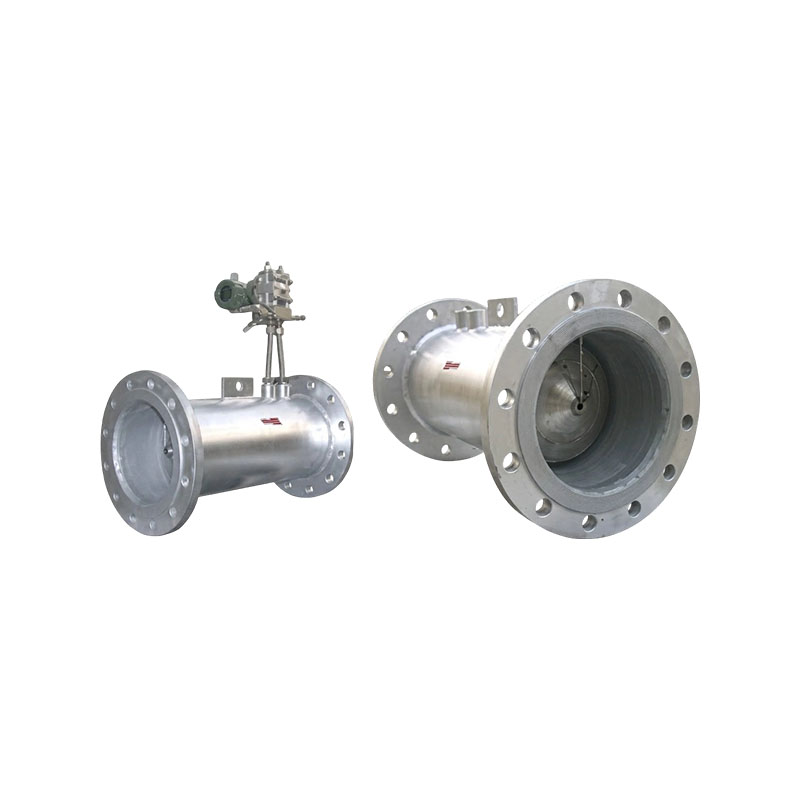

XG-V sorozat V-bevágásos áramlásmérők

Az XG-V sorozatú V-bevágású áramlásmérők nyomáskülönbség-mérő eszközök, amelyek a tömeg- és energiamegmaradás törvényei alapján mérik a folyadékáramlást a csőben. Innovatív módon a csővezeték közepén felfüggesztett V alakú kúpot használja fojtóelemként, amely egyedülálló előnyökkel rendelkezik az önkiegyenlítés és az öntisztulás. Ez egy új típusú műszer, sokféle alkalmazással.

Termékjellemzők:
1. Az XG-V kúpos áramlásmérő öntisztító funkciója lelassítja az áramlási sebességet a csővezeték közepén, és felgyorsítja az áramlási sebességet a csőfal közelében, amikor a folyadék áthalad a V alakú kúpon, ami megnehezíti a szennyeződés lerakódását a fojtóelemen, ami a pontos és stabil mérés szempontjából előnyös.
2. Az XG-V kúpos áramlásmérő önkiegyenlítő funkcióval rendelkezik. A V alakú kúp, amely lelassíthatja az áramlási sebességet a csővezeték közepén, és felgyorsíthatja az áramlási sebességet a csőfal közelében, hatékonyan javítja a folyadék áramlási sebességének eloszlását, önkiegyenlítést ér el, és jelentősen lerövidíti az első és hátsó egyenes csövek hosszát. Amíg eléri az első 0-3DN-t és a hátsó 0-1DN-t, addig használható.
3. Jó kopásállóság, jó hosszú távú stabilitás és nagy mérési ismételhetőség.
4. A speciális szerkezet alacsony nyomásveszteséggel rendelkezik, a nyomásveszteség a nyíláslemez 1/3-1/5-e. A tartományarány 10:1 (speciális 30:1-ig).
5. A speciális szerkezet alacsony statikus nyomás és alacsony áramlási sebesség mérésére alkalmas.
6. A kúpos áramlásmérő egyedi felépítése miatt sok esetben keverőként is használják.
7. Alkalmas 850 ° C-ig és 42 MPa nyomásig. Ha speciális anyagokat használnak, a tartomány még nagyobb.
8. A felhasználók kényelme érdekében cégünk XG-V kúpos áramlásmérője integrált és osztott szerkezettel is rendelkezik.
9. Cégünk szabadalmaztatott plug-in XG-V kúpos áramlásmérő rendszere megoldja a nagy átmérőjű V-kúpos érzékelők magas költségének problémáját, megőrzi a V-kúpos mérés előnyeit, nagymértékben kibővíti a V-kúpos áramlásmérők alkalmazási területét, és megoldja a kis nyomáskülönbség problémáját nagy átmérőjű csővezetékekben, ami kényelmetlenné teszi a mérést. Jó gazdaságossággal, időszerűséggel és stabilitással rendelkezik.
10. Az intelligens integrált V-kúpos áramlásmérő fejlett áramköri kialakítást, nagy teljesítményű funkciókat, alacsony energiafogyasztást, nagy képernyős LCD-t az áramlási információkhoz és fejlett belső memóriát alkalmaz az adatbiztonság érdekében.
11. Az integrált V-kúpos áramlásmérő rendszer akkumulátorról és külső 24VDC-ről táplálható, 4-20 mA-t és impulzusjeleket ad ki, és rendelkezik HART protokollal.

Főbb értékesítési pontok:
1. Rövid egyenes csőszakasz követelmény: Áramlási mező egyenirányító hatásával felszerelve csak 0-3D felfelé és 0-1D utáni egyenes csőszakaszra van szükség. Helyszíni felújításra és szűk vezetékes terekre is beépíthető és használható, csökkentve az építési költségeket.
2. Alkalmas szennyezett és összetett közegekhez: A gyűrű alakú fojtószerkezet önfúvó és öntisztító hatású, ami megnehezíti a por felhalmozódását és eltömődését. Mérni tudja a szennyeződéseket tartalmazó, vízkőképződésre hajlamos és nagy viszkozitású gáz-, folyékony- és gőzközegeket.
3. Stabil és megbízható mérés: Nincsenek mozgó alkatrészek, jó megismételhetőség, kopásállóság, kis hosszú távú pontosságú csillapítás, stabil mérés nagy és alacsony áramlási sebesség mellett, széles tartományú arány.
4. Kis nyomásveszteség: A nyílásos lemezes fojtóberendezésekkel összehasonlítva alacsonyabb nyomásveszteséggel rendelkezik, megtakarítja a rendszer energiafogyasztását, és alkalmas nagy csőátmérőkhöz és folyamatos, megszakítás nélküli gyártási körülményekhez.

Alkalmazási ágazat:
1. Ásványolaj- és földgázipar: kőolaj, finomított olaj, földgáz, valamint szennyeződéseket tartalmazó olaj- és gázközeg folyamatmérése és kereskedelmi elszámolása.
2. Vegyipar és petrolkémiai ipar: technológiai gázok, gőzök, korrozív közegek, iszapok és könnyen kristályosodó folyadékok áramlásának monitorozása.
3. Villamosenergia- és hőenergia ipar: kazángőz, tápvíz, kondenzátum, gáz, füstgáz, stb. áramlásmérés hőerőművekben és központi fűtési projektekben.
4. Kohászati ​​ipar: Ipari közegek, például nagyolvasztógáz, kokszolókemence-gáz, keringő víz, sűrített levegő és hígtrágya áramlásérzékelője.
