Páncélozott hőelem kábel

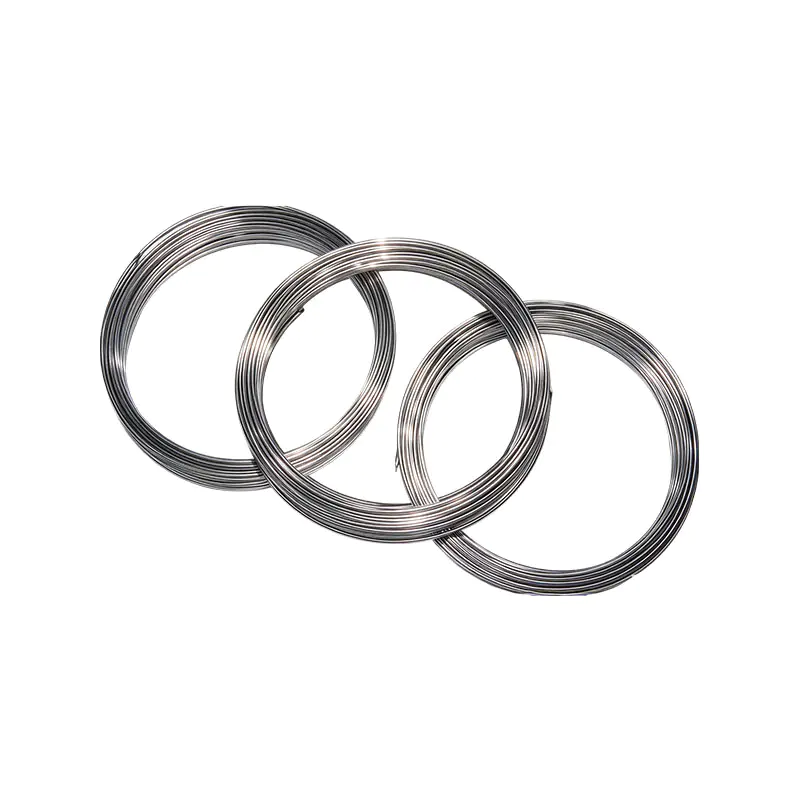

A páncélozott hőelemkábel, közismert nevén páncélozott huzal, vagy nemzetközileg szervetlen szigetelő hőelemkábel, egy szilárd egész, amely rozsdamentes acél védőcsőből, magnézium-oxid szigetelőporból és hőelemhuzal anyagból készül, kombinálva és öntőformában tömörítve. Előnyei a nyomásállóság, a földrengésállóság, a rugalmasság, a miniatürizálás és a gyors termikus válaszidő. Ez a páncélozott hőelemek gyártásának alapanyaga.

A termék előnyei:
1. Érzékeny hőválasz és széles hőmérséklet mérési tartomány
Kis termikus tehetetlenség, gyors hőmérséklet-érzékelő sebesség, magas és alacsony hőmérsékleti tartományokat lefedhet, stabil termoelektromos potenciálteljesítményt, és gyorsan rögzítheti a hőmérsékleti változásokat a munkakörülmények között.
2. Nagy mechanikai szilárdság, hajlítható és könnyen telepíthető
A fém páncélozott héj rezgés- és ütésálló, mérsékelten hajlítható, így alkalmas kis berendezési terekhez és bonyolult helyszíni vezetékezésekhez.
3. Jó védőtömítés és erős környezeti alkalmazkodóképesség
Az ásványi szigetelő szerkezet sűrű, nedvességálló, porálló és antioxidáns, megbízható szigetelési teljesítménnyel, és hosszú ideig működhet zord ipari környezetben, például porban és magas hőmérsékleten.

Főbb értékesítési pontok:
1. Széles hőmérséklet mérési tartomány és gyors reakciósebesség
Kis hőtehetetlenség, érzékeny hőmérsékletérzékelés, magas és alacsony hőmérsékletek mérésére is alkalmas, stabil termoelektromos potenciálkimenet és valós idejű visszacsatolás a helyszíni hőmérsékletváltozásokról.
2. Rugalmas és rezgésálló, erős beépítési képességgel
A páncéltest hajlítható, ellenáll az ütéseknek és a vibrációnak, könnyen lefektethető kis berendezési terekben és összetett csővezeték helyeken.
3. Sűrű szigetelésvédelem, nagy tartósság
Az ásványi szigetelő szerkezet jó tömítőképességgel, nedvesség- és porállósággal, oxidációval szemben ellenálló, és ellenáll a zord ipari környezetnek, csökkentve a meghibásodás valószínűségét és meghosszabbítva az élettartamot.

Lépjen kapcsolatba velünk
PREV：Nincs korábbi cikkKÖVETKEZŐ：Páncélozott termisztor kábel
GYIK Teljesítményspecifikációk

1. kérdés: Mekkora a minimális hajlítási sugárra vonatkozó követelmény a páncélozott hőelemes kábelekhez?
V: Általában a hajlítási sugár nem lehet kisebb, mint a páncél külső átmérőjének 5-7-szerese. A forró végű szondát ne hajlítsa meg, amennyire csak lehetséges, hogy elkerülje a belső huzalszakadást és befolyásolja a hőmérséklet mérését.

2. kérdés: A páncélozott hőelemek közvetlenül mérhetik a magas hőmérsékletű médiát?
V: A hőmérsékletmérés felső határa a köpeny anyagától és a hőelem skálájától függ, és a különböző modellek hőmérsékleti ellenállása eltérő; Ultramagas hőmérsékleti körülmények között ellenőrizni kell a specifikációkat és a paramétereket. A tartomány túllépése felgyorsítja az öregedést és a károsodást.

3. kérdés: Mi az oka a hőmérsékletmérés jelének ugrásának és a pontatlan értékeknek?
V: A gyakori okok közé tartozik az elektromágneses interferencia, a rossz vezetékkontaktus és a szigetelőréteg nedvesség által okozott károsodása. Interferencia környezetben javasolt árnyékolt típust használni, az árnyékoló réteg egypontos földelésével, és ellenőrizni kell a vezetékek kivezetéseinek tömítettségét.

4. kérdés: A páncélozott hőelem-kábelek meghosszabbíthatók és összeilleszthetők használathoz?
V: Nem ajánlott közvetlenül csatlakoztatni és tetszés szerint kiterjeszteni. A hosszabbításhoz azonos osztásszámú kompenzációs vezetékeket kell használni; A közönséges vezetékek keverése további fűtési potenciált generál, ami jelentős mérési hibákat okoz.

1.1 A termék neve, modellje, skálaszáma, külső cső anyaga és üzemi hőmérséklete az 1-1. táblázatban látható.

Termék neve Modelll Hőelem típus Külső burkolat anyaga Külső átmérő (mm) Max üzemi hőm. (°C)
Páncélozott Chromel-Nisil hőelem kábel
Páncélozott Chromel-Nisil-Mg hőelem kábel 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5.0 900
6,0; 8.0 1100
Páncélozott Chromel-Nisil hőelem kábel
Páncélozott Chromel-Nisil-Mg hőelem kábel 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5.0 800
6,0; 8.0 800
Páncélozott Chromel-Constantan hőelem kábel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5.0 600
6,0; 8.0 800
Páncélozott vas–Constantan hőelem kábel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5.0 500
6,0; 8.0 750
Páncélozott réz-Constantan hőelem kábel KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4,0; 4,5; 5.0 		300
300
6,0; 8.0 400
Páncélozott PtRh10–Pt hőelem kábel KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3.0 900
Páncélozott PtRh13–Pt hőelem kábel KR R 4,0; 4.5 1000
5,0; 6,0; 8.0 1100
Páncélozott PtRh30–PtRh6 hőelem kábel KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8.0 1200


Megjegyzés: Más anyagokból és eltérő külső átmérőjű termékek a szállító és a vevő közötti egyeztetés alapján szállíthatók.
1.2 Termékszabványok
1.2.1 Az alapfém páncélozott hőelemkábelek megfelelnek a JB/T8205-1999 és GB/T18404-2001 szabványoknak
1.2.2 A nemesfém páncélzatú hőelem kábelek megfelelnek a JB/T 8909-1999 szabványnak
1.2.3 A páncélozott Pt-Rh 30–Pt-Rh 8 hőelemes kábelek megfelelnek a QB/T 2405-2004 szabványnak

1.3 A páncélozott hőelemes kábelmodellek kijelölésének módszere:

KK 4 G30 φ5.0 I GB/T18404-2001
KK Modelll (KKKN, KEKJKTKS, KR, KB)
4 Kábelek száma: Kétereshez nincs megadva; a négymagost „4” jelöli
G30 A védőcső anyaga: Az 1Cr18Ni9Ti „B” betűvel van jelölve
A GH3039 jelölése „G39”
A GH3030 jelölése „G30”
A 25Cr-20Ni jelölése „2520”
316L, 304
φ5.0 Kábel külső átmérője (Φ0,5–8,0 mm)
I Tolerancia osztály (I., II., III. osztály)
GB/T18404 Szabványos szám
2001 Standard év

1.4 A termék méreteinek és a megengedett eltéréseknek meg kell felelniük az 1-2. táblázatnak.

Külső átmérő és tűrés (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Falvastagság (mm) Min. Hőelem vezeték átm. (mm) Min. Szigetelőréteg vastagság (mm) Min. Falvastagság (mm) Min. Hőelem vezeték átm. (mm) Minimális hőelem huzalátmérő (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Megjegyzés: A cső falvastagságának, a hőelem huzalátmérőjének és a szigetelés vastagságának enyhe módosítása megengedett többeres vagy egyerű páncélozott hőelemes kábeleknél.

1.4 A hőelem jellemzői és tűrései
Különböző típusú páncélozott hőelemkábelekből gyártott páncélozott hőelemek esetében, ha a referencia csomópont 0 °C, a termoelektromos potenciálnak meg kell felelnie a GB/T 16839.1-1997 „Hőelemek – 1. rész: Kalibrációs táblázatok” előírásainak, a különböző T fokozatok tűrésének pedig meg kell felelnie az 1–3.

Kategória Tolerancia osztály Modelll Írja be Tűrés (°C) Hőmérséklet-tartomány (°C)
Nem nemesfém páncélozott hőelem kábel I KK K ±1,5 °C vagy ±0,4 %t -40 ~ 1100
KN N -40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C vagy ±0,4 %t −40 ~ 350
II KK K ±2,5 °C vagy ±0,75 %t -40 ~ 1100
KN N -40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C vagy ±0,75 %t -40-400
III KK K ±2,5 °C vagy ±1,5 %t -200 ~ 40
KN N -200 ~ 40
KE E -200 ~ 40
KT T ±1,0 °C vagy ±1,5 %t -200 ~ 40
Nemesfém páncélozott hőelem kábel II KS S ±1,5 °C vagy ±0,25 %t 300-1100
KR R 300-1100
pt KS S ±3,0 °C vagy ±0,5 %t 300-1100
KR R 300-1100
II KB B ±0,25 %t 600-1200
III KB B ±4,0 °C vagy ±0,5 %t 600-1200

Megjegyzés: t = a mért hőmérséklet abszolút értéke (°C); A "pt" a standard (közönséges) osztályzatot jelöli.

1.5 Szigetelési ellenállás
A szigetelési ellenállást a vezetékpárok, valamint a párhuzalok és a külső burkolat között kell mérni. Az 1,5 mm-nél kisebb külső átmérőjű kábeleknél az alkalmazott feszültség 75 25 V DC; az 1,5 mm-nél nagyobb külső átmérőjű kábeleknél az alkalmazott feszültség 500 50 V DC. A méterenkénti szigetelési ellenállásnak szobahőmérsékleten és magasabb hőmérsékleten meg kell felelnie az 1-4. táblázat előírásainak.

Tesztkörnyezet Modellls Min. Mérési hossz (m) Teszt hőmérséklet (°C) Min. Szigetelési ellenállás (MΩ/m)
Szobahőmérséklet KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Magas hőmérséklet KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Magas hőmérséklet KT 0.5 300 ± 15 500

Megjegyzés: A páncélozott hőelemek és páncélozott hőelemkábelek szigetelőanyagai korlátozott elektromos vezetőképességgel rendelkeznek; a szigetelési ellenállás a kábel hosszának növekedésével csökken. Az egységnyi hosszra eső vezetőképességet Sm’-vel jelöljük (egyenlő Q’·m’-vel); 1 m-nél hosszabb kábelek vagy hőelemek esetében a szigetelési ellenállás ·m-ben vagy MQ·m-ben van kifejezve, a szigetelési ellenállás fordítottan arányos a hosszával; az 1 m-nél rövidebbeknél MQ·m.-ban van kifejezve

Kapcsolódó termék

Xinguo Group Co., Ltd.

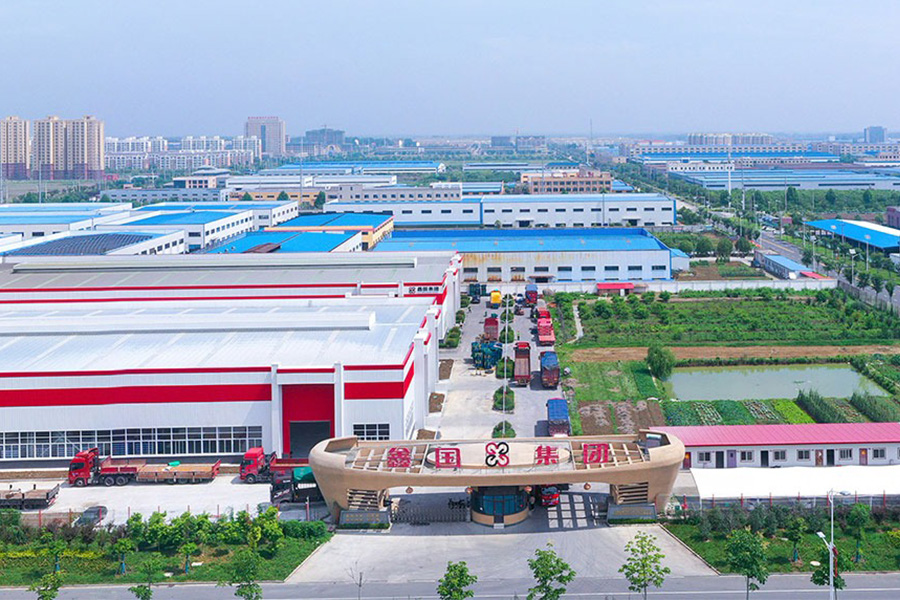

RÓLUNK Xinguo Group Co., Ltd.
