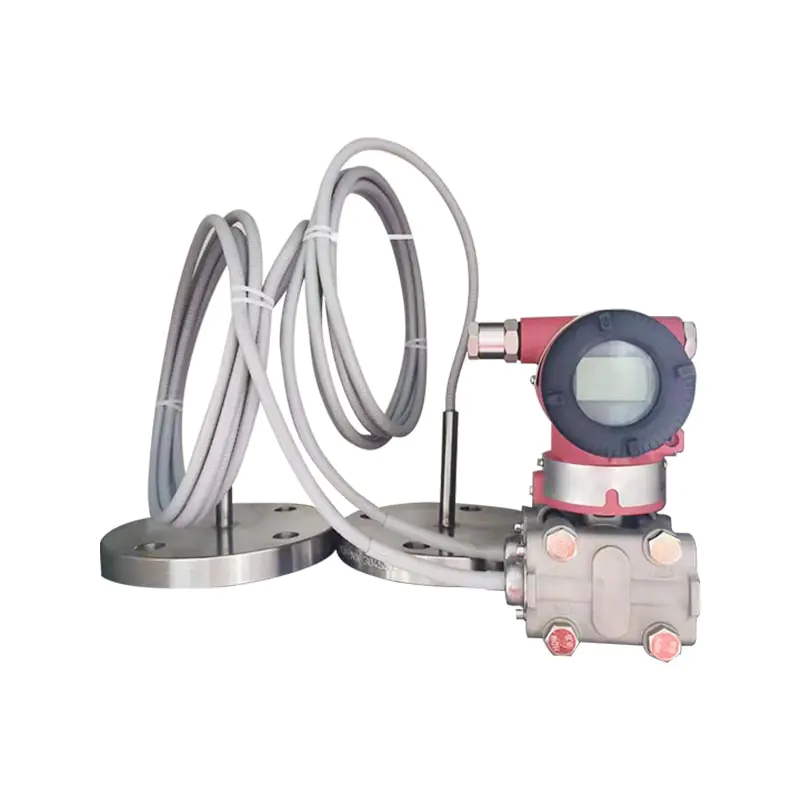

XG3051DP Nyomáskülönbség távadó

1. kérdés: Mi a fő célja az XG3051DP kétkarimás távadónak a méréshez?
V: Főleg nyomáskülönbség mérésére használják; gyakran használják folyadékszint, áramlási sebesség és közepes sűrűség mérésére zárt tartályokban. Kettős karimás kapilláris szigetelő szerkezet, amely alkalmas nagy viszkozitásra, könnyű kristályosításra, erős korrózióra és magas hőmérsékletű közegekre, hogy elkerülje a közepes eltömődést és az érzékelő testének korrózióját, 4-20 mA HART kimenet, és interfész a DCS/PLC rendszerrel.
2. kérdés: Mi az oka a pontatlan nullapontnak és a számbeli eltolódásnak a kettős karima beszerelése után?
V: Az elsodródást a környezeti hőmérséklet-változások, a kapilláris kompresszió, a membrán méretezése és kristályosodása, valamint a migrációs paraméterek helytelen beállításai okozhatják. A telepítés után helyszíni nullapont migrációt kell végrehajtani; Kerülje a kapillárisok összenyomását és kis sugarú hajlítását; Ha az üzemi hőmérséklet jelentősen megváltozik, növelje meg megfelelően a műszer csillapítását.
Q3: Hogyan válasszuk ki a karima membrán anyagát?
V: A 316L-es rozsdamentes acél normál munkakörülményekhez van kiválasztva; Hastelloy ötvözet és tantál fólia közül választhat a korrozív közegek közül. Megrendeléskor adja meg a közeg nevét, hőmérsékletét és nyomását a membrán és a kapilláris töltőfolyadék könnyű összeillesztéséhez.
4. kérdés: Melyek a kapilláriscsövek beszerelésének tabuk?
V: A kapilláris csövek vágása vagy erős hajlítása nem megengedett; a minimális hajlítási sugár > 50 mm, és nem lehet összenyomni vagy ütögetni. A kapilláris cső belsejében tömítőfolyadékkal van feltöltve. Ha megsérül és szivárog, a műszer közvetlenül meghibásodik, és nem javítható a helyszínen.

Feldolgozási csatlakozási utasítások egyoldalú továbbításhoz továbbítási karimák nélkül

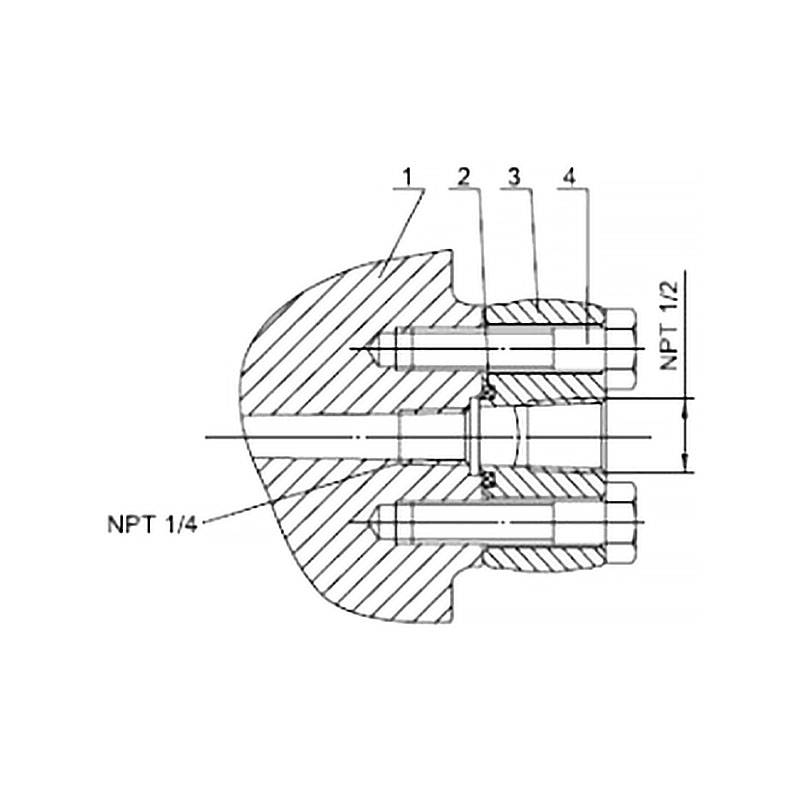

1/2-NPT rozsdamentes acél elliptikus karima (1. kód)		1. Nyomókamra karima
		2. O-gyűrű tömítés
		3. NPT 1/2 elliptikus karimás csatlakozás
		4. Csavar

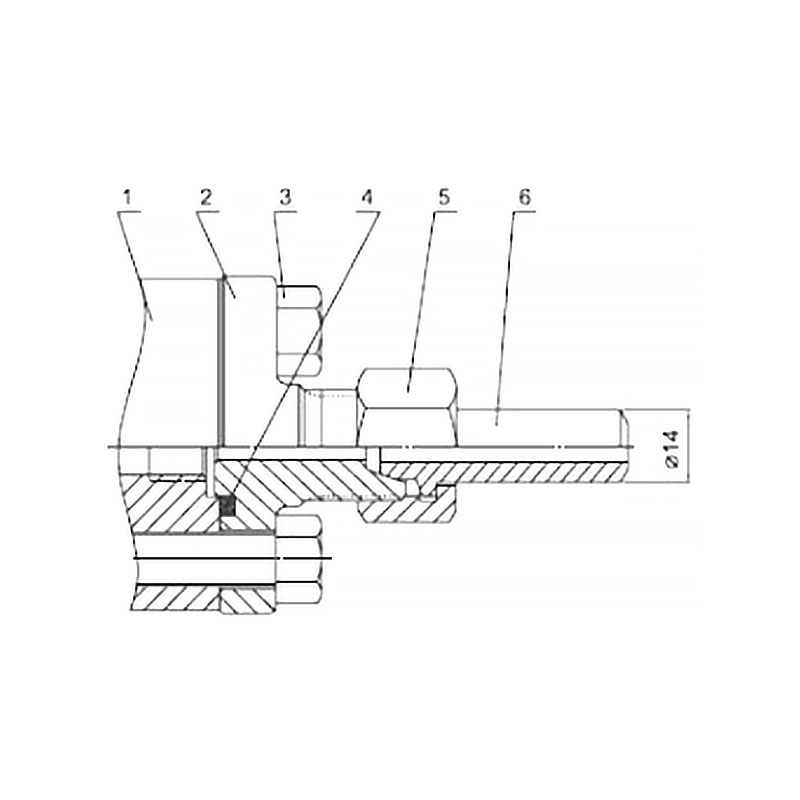

M20x1,5 rozsdamentes acél T-csatlakozó (2. kód)		1. Nyomáskamra karima
		2. M20×1,5 T alakú külső menetes idom
		3. Csavar
		4. O-gyűrű
		5. M20×1,5 anya
		6. Nyomás bevezető cső

Mérési paraméterek: Nyomáskülönbség, Folyadékszint

A távadó minimális hatótávolságának az 1. és 2. táblázatban szereplő minimális tartományok közötti nagyobb értéknek kell lennie.
A beállítható tartomány nem lehet kisebb, mint a minimális tartomány. A távadó maximális hatótávolsága a távadó testének maximális hatótávolsága és a szintmérő karima névleges nyomása közötti kisebb érték.

Kimeneti jel
2 vezetékes, 4–20 mA DC HART kimenet, digitális kommunikáció; a HART protokoll a 4–20 mA DC jelre van ráépítve.
Kimeneti jel határértékei: Imin = 3,9 mA, Imax = 20,5 mA

Az erősítő komponens csillapítási állandója 0,1 s; az érzékelő és a távoli tömítőkarima időállandója 0,2 és 6 s között van, az érzékelő tartományától, a tartomány arányától, a kapilláris hosszától és a töltőfolyadék viszkozitásától függően.
A további beállítható időállandó 0,1 és 60 s között van.

A távadó teste bármilyen pozícióban rögzíthető. Az optimális beépítési feltétel a folyamatkarima tengelyének függőleges tartása. A pozícióeltérés korrigálható nullapont-eltolást okoz. Az elektronika háza 360°-ban elforgatható, és az állítócsavar bármilyen szöghelyzetben rögzíteni tudja.
A távoli tömítőkarima az ANSI/DIN szabványoknak megfelelő csatlakozó karimához csatlakozik. Az illeszkedő karimát puha tömítéssel és rögzítőcsavarokkal és anyákkal kell felszerelni (a csavarok és anyák a felhasználók számára opcionálisak).
Kettős távtömítésű távadók esetében a kapilláris szerelvényeket és a távoli tömítésű karimákat lehetőleg azonos környezeti hőmérsékletű környezetben kell elhelyezni.
A kapilláris minimális hajlítási sugara 75 mm. A tekercselés szigorúan tilos!

Környezeti feltételek

Folyamatközeg határ hőmérsékleti határ
Közepes hőmérséklet: -30-400°C

Megjegyzés: Különös figyelmet kell fordítani a fenti hőmérséklet- és nyomástartományt meghaladó értékekre; ezeken keresztül lehet megfelelni
speciális kialakítás.

Teljesítmény és terhelési feltételek
A tápfeszültség 24V
R≤(Us-12V) /Imax kQ 2
ahol Imax=23 mA
Maximális tápfeszültség: 42VDC
Minimális tápfeszültség: 12VDC, 15VDC (háttérvilágítású LCD kijelző)
Digitális kommunikációs terhelési tartomány: 250-600Q

Megjegyzés: (1) A Teljesítményszint leírása: A tesztelés során a teljesítmény a műszaki specifikáció határain belül normális.
(2) B Teljesítményszint leírása: A tesztelés során a funkciók vagy a teljesítmény átmenetileg csökken vagy eltűnik, de maguktól helyreállhatnak; a tényleges működési feltételek, a tárolás és az adatok változatlanok maradnak.

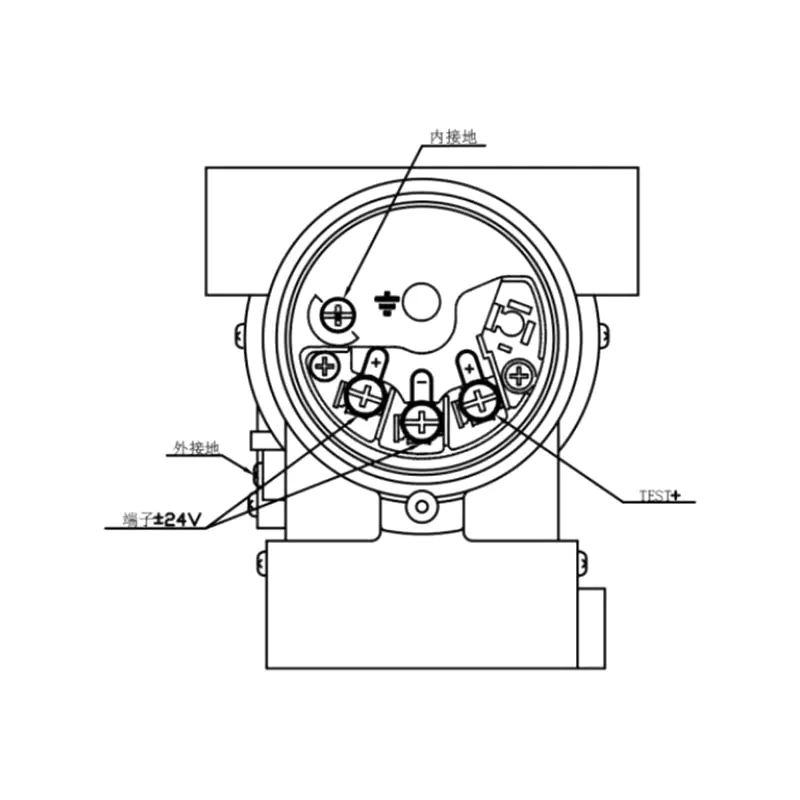

5. ábra: Elektromos csatlakozási rajz

Megjegyzés: A gyors interfész funkció megfelel a jelterminálnak.

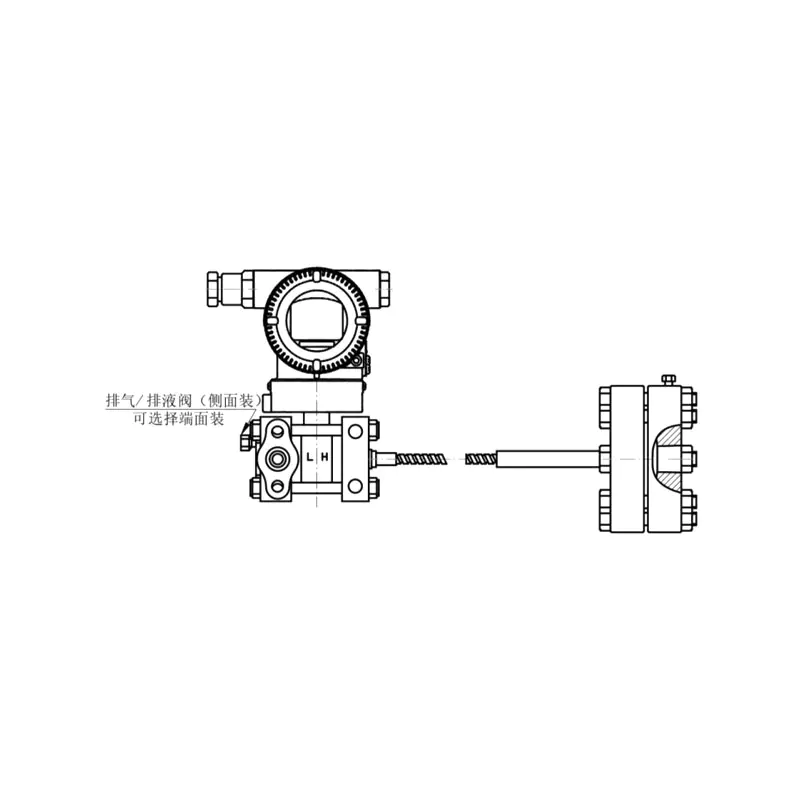

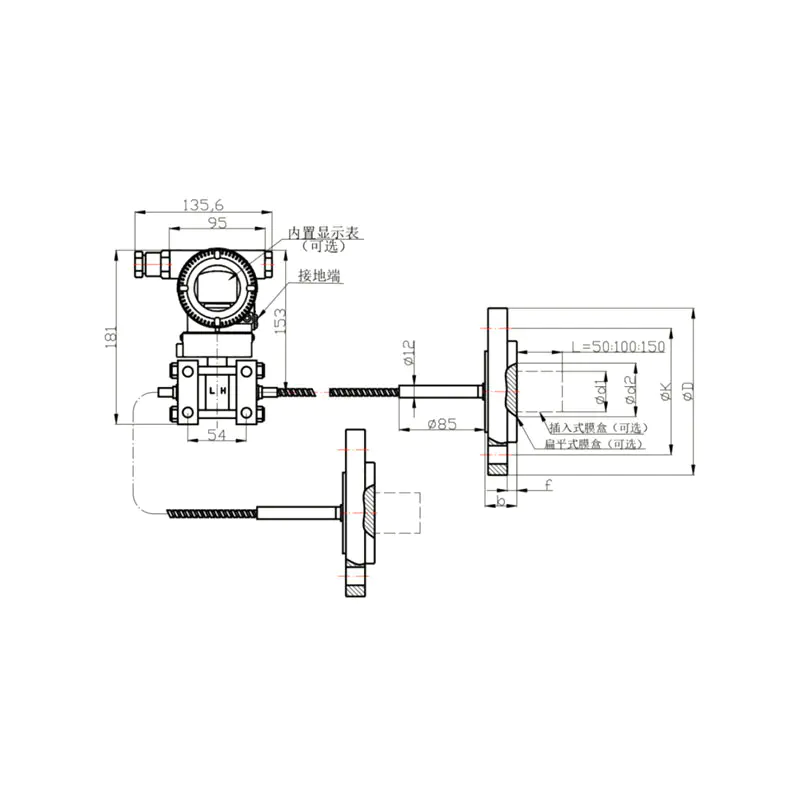

1. rajz: Alaptípusú kétoldalas nyomáskülönbség távtömítés szerelvényrajz	2. rajz: Alaptípus egyoldalas nyomáskülönbség távtömítés szerelvény rajz

Megjegyzés:
(1) Az egyoldalas alap típusú nyomáskülönbség távtömítés szerelvény a távadó testének nagynyomású vagy alacsony nyomású oldalára is felszerelhető.
(2) Az egy- vagy kétoldalas alaptípusú nyomáskülönbség-távadó szerelvények távadó testének beépítési módja megegyezik az XG3051DP sorozatú nyomáskülönbség-távadóéval.

Megjegyzés:Usercanoptionallyequipinsaatonbosannut.

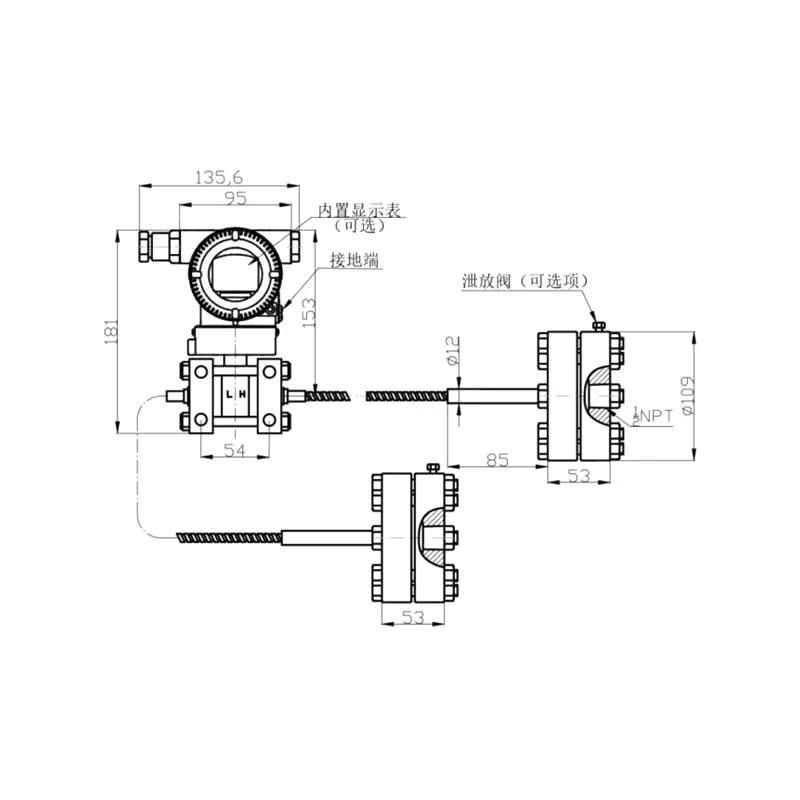

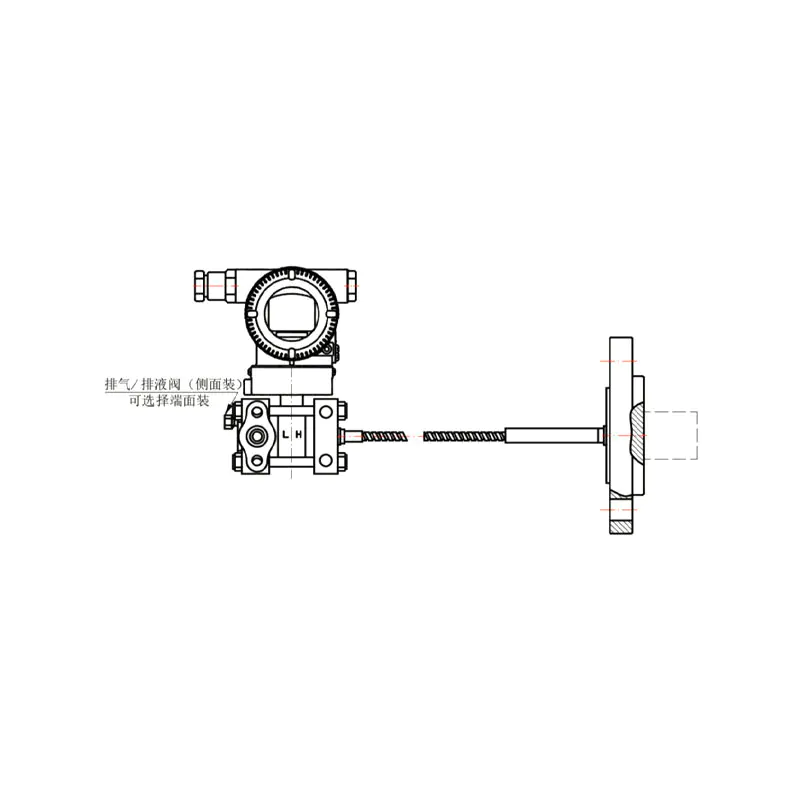

3. ábra	4. ábra Egyoldalas menetes nyomáskülönbség távtömítés

Megjegyzés:
(1) Az egyoldalas menetes nyomáskülönbség-távtömítés szerelvény a távadó testének nagynyomású vagy alacsony nyomású oldalára is felszerelhető.
(2) Az egy- és kétoldalas, menetes nyomáskülönbség-távadó-tömítések távadó testének beépítési módja megegyezik az XG3051DP sorozatú nyomáskülönbség-távadóéval.
