XG3051T Nyomáskülönbség/abszolút nyomás távadó

Termék bemutatása:

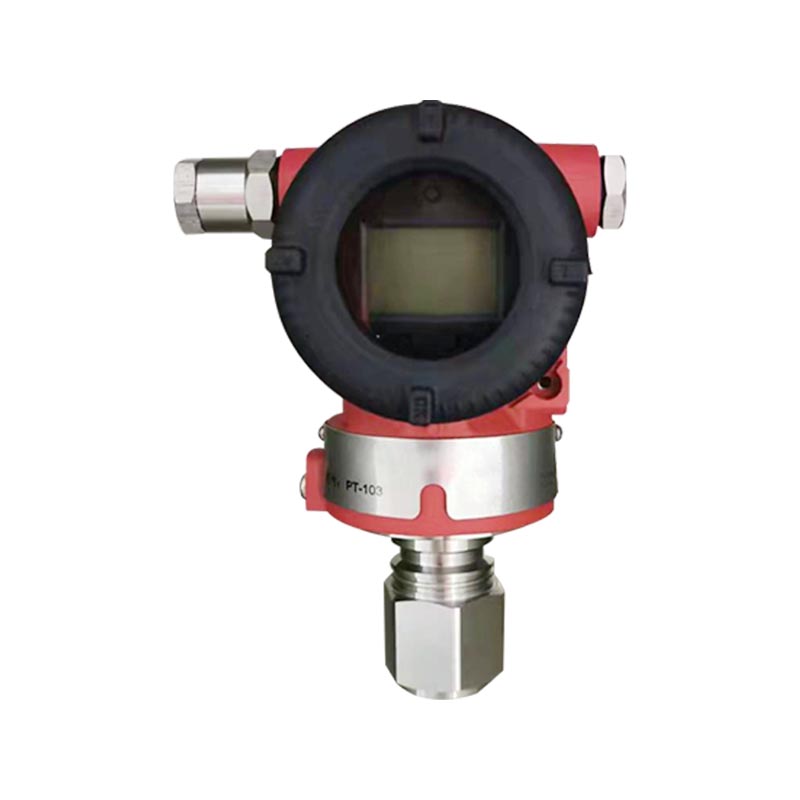

Az XG3051T egy 3051T sorozatú intelligens, közvetlenül csatlakoztatott nyomástávadó, két típusban kapható: túlnyomás és abszolút nyomás; Kapacitív érzékelés, 316 literes membrán, 4-20 mA HART kimenet, 24 VDC tápegység, pontosság 0,075-0,15% FS, opcionális LCD, támogatja a helyi/manuális kalibrálást, robbanásbiztos héj, IP65 védelem, széles tartományú lefedettség, ütésállóság, jó tartozékok a hosszú távú beépítéshez.

Főbb alkalmazások:
Mérje meg a gázok, folyadékok és gőzök nyomását; Petrolkémiai, vegyipari, energiaipari, kohászati, vízkezelési, valamint olaj- és gázvezeték-hálózatokban használják; az abszolút nyomású típus alkalmas vákuum, negatív nyomás, desztilláció és desztillációs körülményekre; a túlnyomást a közönséges csővezetékek és tartályterületek nyomásának figyelésére használják, és a DCS/PLC vezérlőrendszerekhez csatlakozik.

Lépjen kapcsolatba velünk
PREV：XG3051T Nyomáskülönbség/abszolút nyomás távadóKÖVETKEZŐ：Nincs következő cikk
GYIK Teljesítményspecifikációk Funkcionális specifikációk Telepítés Folyamat csatlakozási utasítások Fizikai specifikációk
1. kérdés: Hogyan lehet megkülönböztetni az XG3051T túlnyomásos és abszolút nyomású modelleket, és felváltva használhatók?
V: A mérőnyomás a helyi légköri nyomáson, az abszolút nyomás pedig az abszolút vákuumon alapul. A hardveres fújtatók különbözőek, és nem cserélhetők fel közvetlenül; az abszolút nyomású típust a vákuum üzemi körülmények között részesítik előnyben, míg a túlnyomásos típust a közönséges csővezetéki nyomásnál.

Q2: A kimeneti jel 4-20 mA. Támogatja a HART protokollt?
V: Az XG3051T alapfelszereltsége 4-20 mA HART, amely manuálisan beállítható a paraméterekhez, vagy egy helyi LCD-fej választható a nyomásértékek helyi megtekintéséhez.

3. kérdés: A közeg közvetlenül érintkezhet a távadó membránjával, és milyen anyaggal érintkezik?
V: A közvetlen csatlakozási szerkezeti közeg közvetlenül érintkezik a membránnal, és a szabványos membrán 316 literes rozsdamentes acél; Erős korrozív közeg esetén a működési feltételek előzetes megerősítése és a speciális membránanyagok kiválasztása szükséges.

4. kérdés: Melyek a gyakori okai az adókimenet meghibásodásának és a numerikus ugrásnak?
V: Először ellenőrizze, hogy a 24 V-os tápegység normális-e, és nincsenek-e laza csatlakozások a vezetékekben; Másodszor, vizsgálja meg a folyamatközeg hatását és blokkolását; Állítsa alaphelyzetbe és kalibrálja újra a HART vezérlővel, és ellenőrizze a tartománybeállítást az esetleges rendellenességekre.

5. kérdés: Milyen helyszíni környezetekre és robbanásbiztos szintekre alkalmas az XG3051T?
V: IP65 védelmi szint, támogatja a robbanásbiztos választást; Alkalmas petrolkémiai, vegyipari, vízkezelési, energiaipari és egyéb helyszíni alkalmazásokhoz; Kerülje a tartományt meghaladó magas hőmérsékletet és az erős vibrációs környezetet, és a közepes hőmérséklet ne haladja meg a termék specifikációjának tartományát.

Referenciapontosság a beállítási tartományhoz
(Beleértve a nulla alapú linearitást, hiszterézist és ismételhetőséget)±0,075%Ha TD＞10 (TD = Maximális tartomány / Beállított tartomány), akkor: ±(0,0075 × TD)%

Környezeti hőmérséklet hatása
Tartomány kódja Teljes hatás -20 ℃ ~ 65 ℃
B/L ±(0,30 × TD 0,20)% × fesztáv
Mások ±(0,20 × TD 0,10)% × fesztáv
Tartomány kódja Teljes hatás -40 ℃ ~ -20 ℃ és 65 ℃ ~ 85 ℃
B/L ±(0,30 × TD 0,20)% × fesztáv
Mások ±(0,20 × TD 0,10)% × fesztáv

Hatótávon túli hatás
±0,075% x fesz

Hosszú távú stabilitás

Tartomány kódja Hatás (drift)
B/L ±0,2%×Feltávolság / 1 év
Mások ±0,1%×Feltávolság / 1 év


Tápegység hatása
±0,001%/10V (12–42V DC), elhanyagolható

Tartomány és mérési tartomány (XG3051T-mérőnyomás)
Tartomány kódja Írja be kPa bár
B Tartomány 0.6~6 6-60 mbár
Span -6~6 -60~60 mbar
C Tartomány 2-40 0,02-0,4
Span -40-40 -0,4-0,4
D Tartomány 2,5 ~ 250 0,025-2,5
Span -100-250 -1~2.5
F Tartomány 30-3000 0,3-30
Span -100-3000 -1-30
G Tartomány 0,1-10 MPa 1~100
Span -0,1-10 MPa -1-100
H Tartomány 0,21-21 MPa 2,1~210
Span -0,1-21 MPa -1~210
I Tartomány 0,4-40 MPa 4-400
Span -0,1-40 MPa -1-400
J Tartomány 0,6-60 MPa 6-600
Span -0,1-60 MPa -1-600


Tartomány and Measureme nt tartomány (XG3051T – abszolút nyomás)

Tartomány kódja Írja be kPa bár
L Tartomány 2-40 0,02-0,4
Span 0~40 0-0,4
M Tartomány 2,5 ~ 250 0,025-2,5
Span 0-250 0~2,5
O Tartomány 30-3000 0,3-30
Span 0-3000 0~30
Tétel Leírás
Tartomány Limits A tartomány felső és alsó határain belül tetszőlegesen állítható. A teljesítményjellemzők optimalizálása érdekében ajánlatos a lehető legalacsonyabb lekapcsolási arányú tartománykódot választani.
Nulla beállítás A nullapont és a tartomány tetszőleges értékre állítható a táblázatban megadott mérési tartományon belül, feltéve, hogy: Kalibrált tartomány ≥ Minimum Span.
Szerelési helyzet hatása A membrán felületével párhuzamos szerelési helyzet megváltoztatása nem okoz nulla eltolódást. A membrán felületéhez képest 90°-nál nagyobb szerelési helyzet eltérés esetén: C tartomány nulla eltolódást mutat ＜0,25 kPa; más tartományok nulla eltolódást mutatnak ＜0,15 kPa. Minden nulla eltolódás korrigálható nullapont beállítással. Nincs span hatás.
Kimenet 2 vezetékes, 4-20 mA DC. Opcionális HART digitális kommunikáció. Lineáris vagy négyzetgyök kimenet választható.
Kimenet signal limits: Imin=3.9 mA, Imax=20.5 mA
Riasztási áram Alacsony riasztás (minimum): 3,7 mA
Magas riasztás (maximum): 21mA
Riasztás nélküli mód (tartás): Tartsa meg az érvényes áramértéket a hiba előtt
Gyári alapértelmezett riasztás: Magas riasztási mód
Válaszidő Erősítő csillapítási állandója: 0,1s; Érzékelő időállandója: 0,1-1,6 s (a tartománytól és a lekapcsolási aránytól függően). További állítható időállandó: 0,1-60 s.
Bemelegítési idő ＜15 s
Környezeti hőmérséklet −40-85°C
−20-65°C (LCD-vel és FKM tömítőgyűrűvel)
Tárolási/szállítási hőmérséklet −50-85°C
−40-85°C (with LCD)
Nyomáshatárok Vákuumtól a maximális tartományig.


Túlterhelési határ:

Tartomány 6 kPa 40 kPa 250 kPa 3 MPa
kód (B) (C/L) (D/M) (F/O)
Túlterhelési korlát 0,2 MPa 1 MPa 4 MPa 16 MPa
Tartomány 10 MPa 21 MPa 40 MPa 60 MPa
kód (H) (én) (én) (K)
Túlterhelési korlát 20 MPa 50 MPa 50 MPa 70 MPa


Elektromágneses kompatibilitás (EMC)
Lásd a következő oldalt, EMC Függelék'

Tápellátás és terhelési feltételek
A tápfeszültség 24 V, R ≤ (Us-12 V)/Imax k
ahol Imax=23 mA
Maximális tápfeszültség: 42VDC
Digitális kommunikációs terhelési tartomány: 230~600Ω

Elektromos csatlakozás
M20×1,5 tömszelence; 0,5-2,5 mm²-es vezetékekhez alkalmas kapcsok.

Folyamat kapcsolat
Szabványos folyamatcsatlakozás: NPT 1/2 belső menet. Adapterek kaphatók NPT 1/2, G1/2, M20×1,5 külső menethez és KF16 vákuumporthoz.

Folyamatkapcsolat leírása (1. kód)

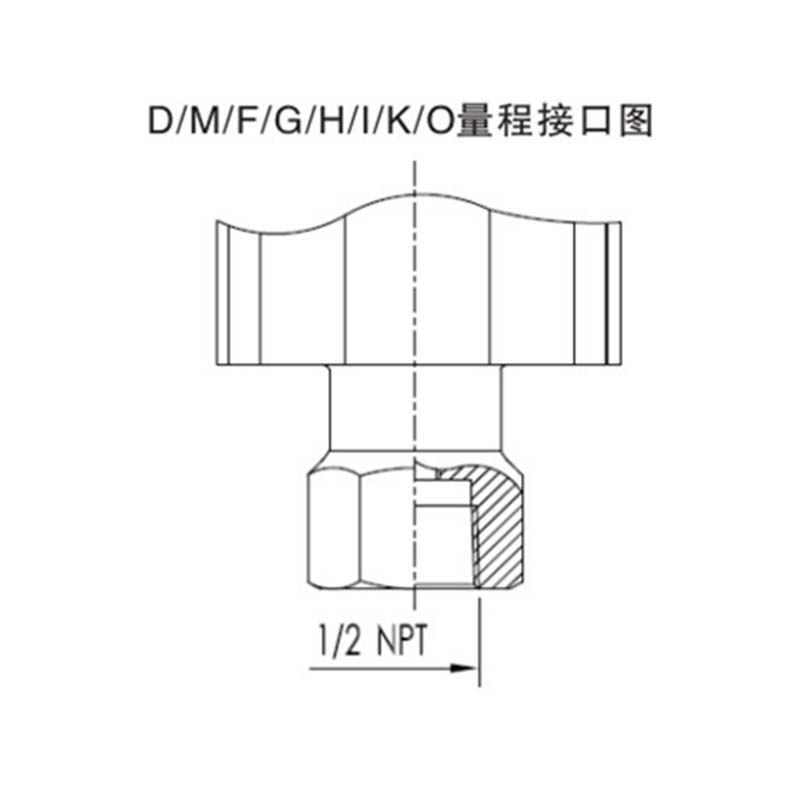

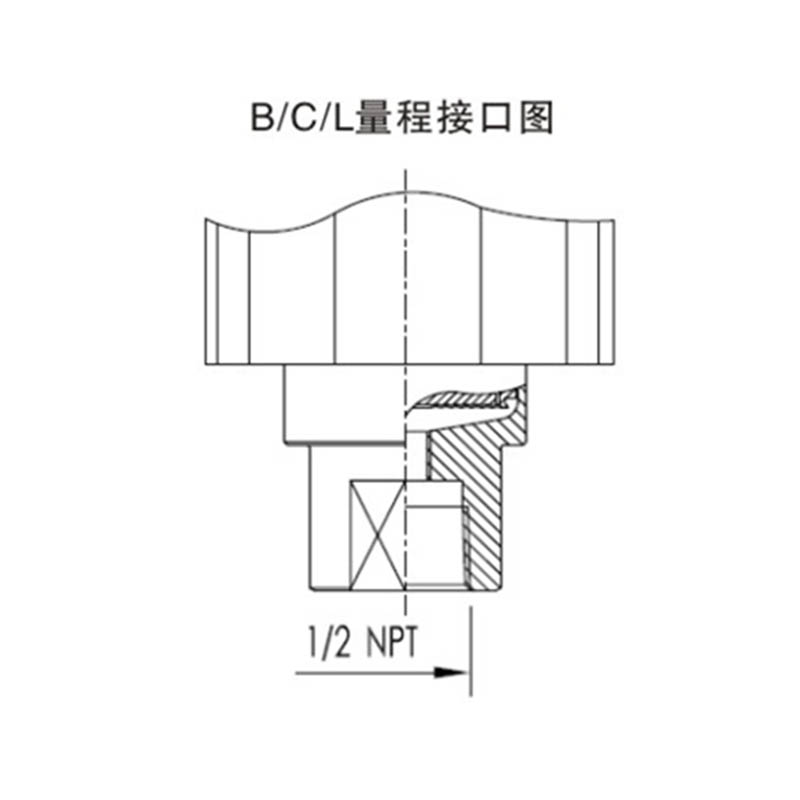

Szabványos formátum (1. kód)
100064-Mjut 100054-1-6F2j
Származékos felület űrlap
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Modell és specifikáció kódtáblázat

A 3051T nyomástávadó kiválasztása
1 G Mérőnyomás
A Abszolút nyomás
2 Pontosság Kimenet
U Alap hiba ±0,04% 4-20 mA HART kommunikációval
B Alap hiba ±0,075% 4-20 mA HART kommunikációval
A Alap hiba ±0,05% 4-20 mA HART kommunikációval
C Alap hiba ±0,01% 4-20 mA HART kommunikációval
N 4-20 mA analóg kimenet
3 Mérőnyomás
B 0-0,6kPa ~ 6kPa / (0-60 ~ 600 mmH₂O) / (0-6 ~ 60mbar)
C 0-2kPa ~ 40kPa / (0-200 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)
D 0-2,5 kPa ~ 250 kPa / (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
F 0–30 kPa ~ 3 MPa / (0–3 ~ 300 mH₂O) / (0–0,3 ~ 30 bar)
G 0-0,1 MPa ~ 10 MPa (0-1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1–210 bar)
I 0-0,4 MPa ~ 40 MPa (0-4 ~ 400 bar)
J 0-0,6 MPa ~ 60 MPa (0-6 ~ 600 bar)
L 0-2 kPa ~ 40 kPa (0-200 ~ 4000 mmH₂O / 0-20 ~ 400 mbar). Csak abszolút nyomás
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Csak abszolút nyomás
N 0-30 kPa ~ 3 MPa (0-0,3 ~ 30 bar). Csak abszolút nyomás
4 Membrán anyaga / töltőfolyadék
A 316 literes rozsdamentes acél/szilikon olaj
B 316L rozsdamentes acél / fluorozott olaj
C Hastelloy C / szilikon olaj
D Hastelloy C / fluorozott olaj
5 Folyamat kapcsolat
1 1/2" NPT belső menet

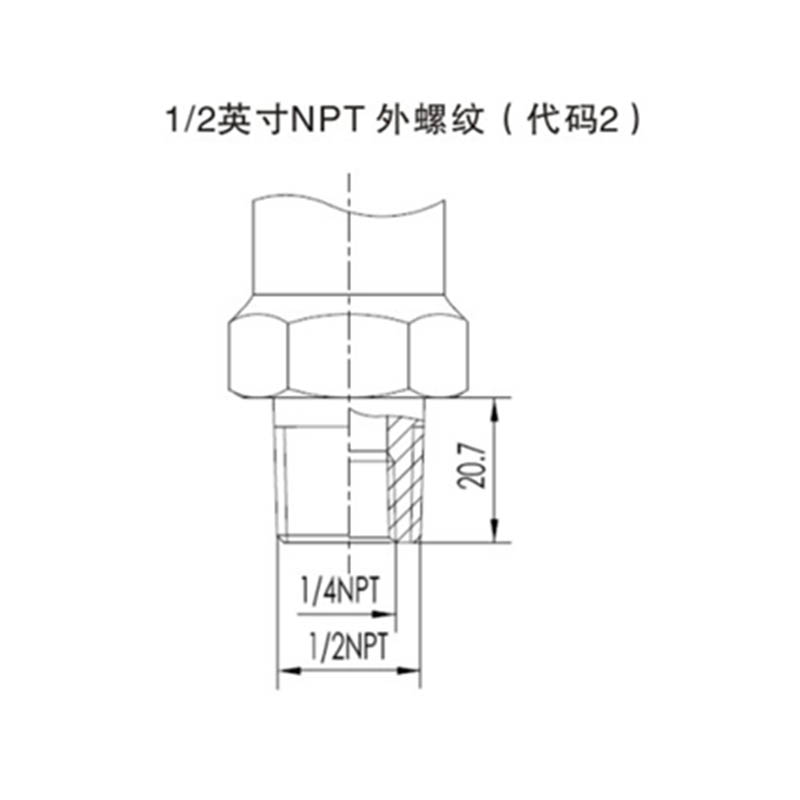

2 1/2" NPT külső menet (1/4" NPT belsővel)

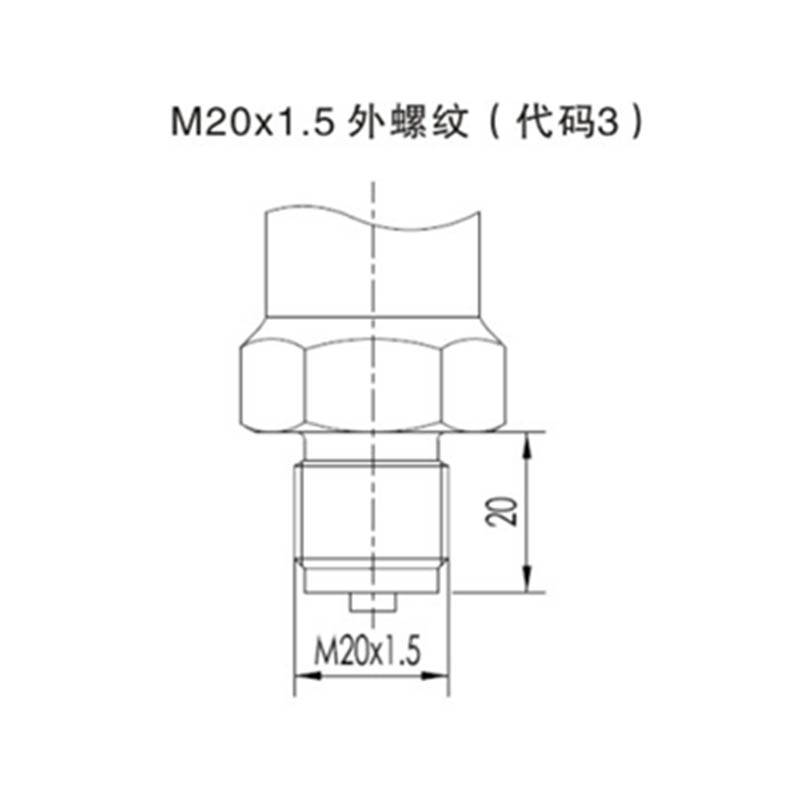

3 M20×1,5 külső menet

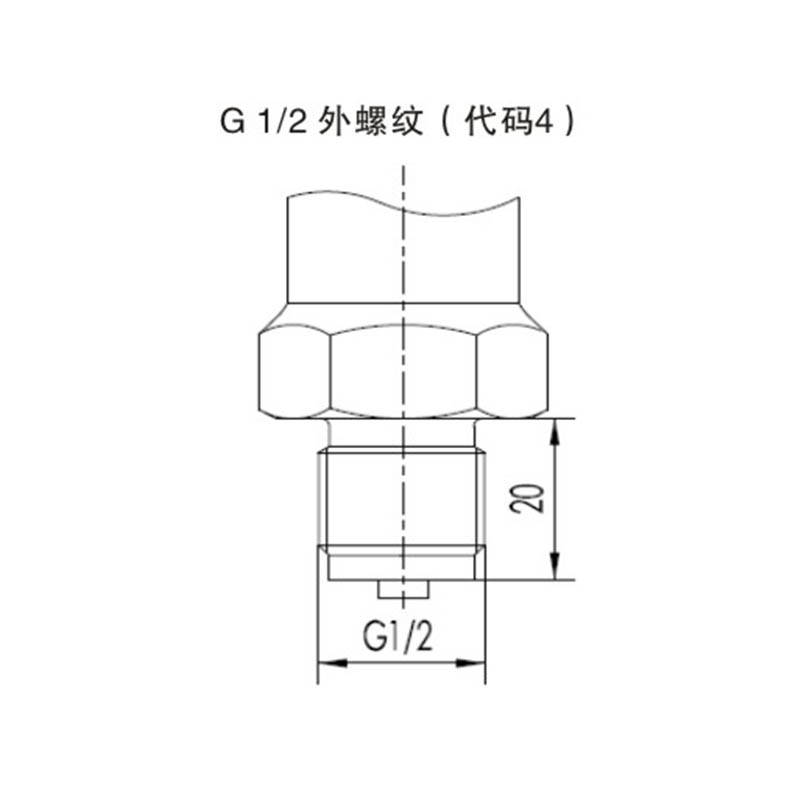

4 G1/2 külső menet

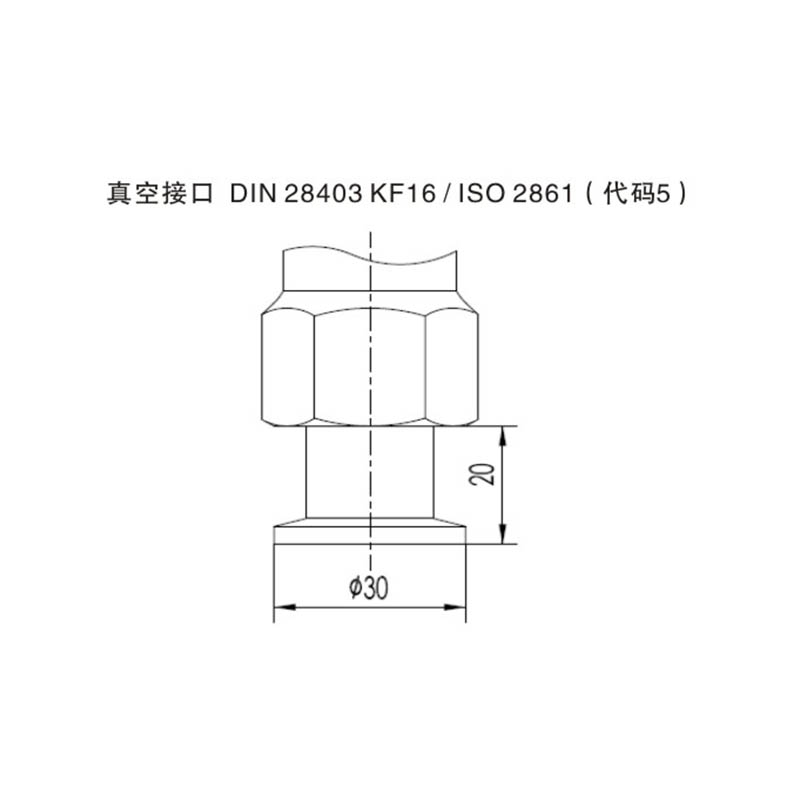

5 Vákuumcsatlakozás DIN 28403 KF16 / ISO 2861

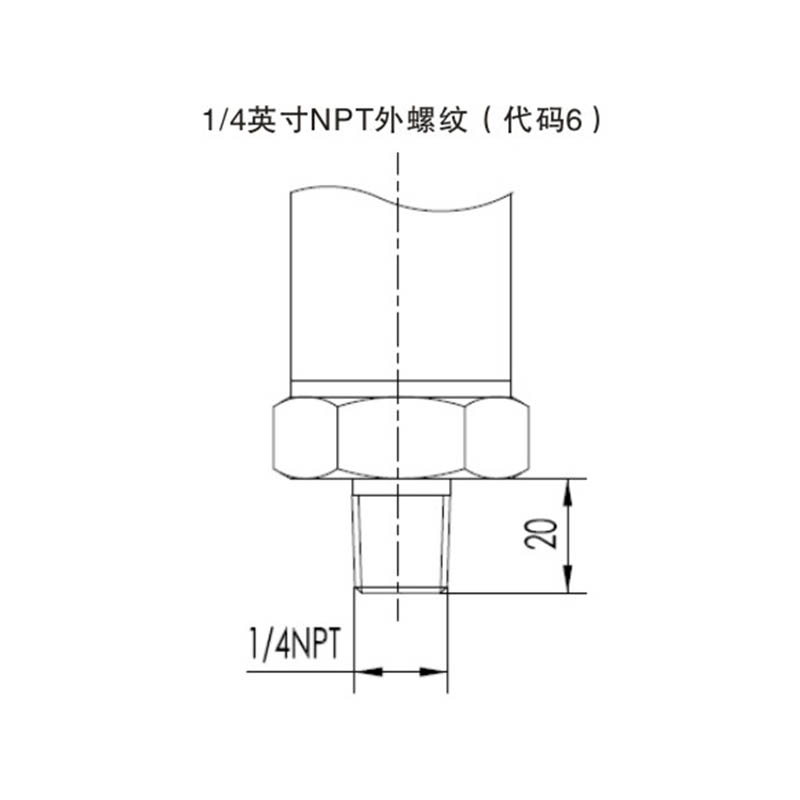

6 1/4" NPT külső menet
6 Különleges funkció
N Egyik sem
P Villámvédelem
O Olajmentes kezelés (oxigénméréshez: fluorozott olajtöltés, FKM tömítőgyűrű, <6 MPa, <60 °C)
7 Rögzítő konzol
N Egyik sem
1 Rozsdamentes acél
2 Horganyzott szénacél
8 Kijelző
N Nincs kijelző
2 LCD háttérvilágítással (-20 °C)
3 OLED kijelző (-40 °C)
9 Robbanásbiztos kezelés
N Standard változat
A Gyújtós biztonsági típus, NEPSI
D Lángálló típus, NEPSI (kivéve a lángálló tömszelencét)
10 További lehetőségek
D Lángálló kábelbevezető eszköz
E Fokozott biztonságú kábelbevezető eszköz
V Alacsony feszültségű változat
S Teljesen rozsdamentes acél ház

Megjegyzés:
1. megjegyzés: Az XG3051T interfésznek megfelelő tartománykódok; az XG3051T abszolút nyomású változatának megfelelő tartománykódok.
2. megjegyzés: A DIN 28403 KF16 / ISO 2861 szabvány szerinti vákuumcsatlakozás csak a 2,5 bar-on belüli tartományokra vonatkozik.

Tétel Leírás
Anyagok Membrán: 316L rozsdamentes acél, Hastelloy C
Folyamat csatlakozás: 316L rozsdamentes acél
Töltőfolyadék: Szilikon olaj
Adóház: Alumíniumötvözet epoxigyanta bevonattal
Ház tömítőgyűrű: nitril gumi (NBR)
Névtábla: 304 rozsdamentes acél
Súly 1,6 kg (LCD, tartókonzol és folyamatcsatlakozás nélkül)
Tokozásvédelmi minősítés IP67


Elektromágneses kompatibilitási ütemterv

Nem. Tesztelem Alapszabvány Tesztállapot Teljesítményszint
1 Sugárzott kibocsátás (burkolat) GB/T 9254-2008 5. táblázat 30 MHz ~ 1000 MHz Pass
2 Vezetett emisszió (DC tápcsatlakozó) GB/T 9254-2008 1. táblázat 0,15 MHz ~ 30 MHz Pass
3 ESD immunitás GB/T 17626.2-2006 4 kV (érintkező) / 8 kV (levegő) B
4 RF elektromágneses mező zavartűrése GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Teljesítmény-frekvenciás mágneses tér immunitás GB/T 17626.8-2006 30 A/m A
6 Elektromos gyors tranziens/robbanás elleni védelem GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Túlfeszültség elleni immunitás GB/T 17626.5-2008 1 kV (vonal-vonal) / 2 kV (vonal-föld) (1,2/50 µs) B
8 RF-mező által kiváltott irányított zavar elleni immunitás GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Megjegyzés:
(1) A teljesítményszint: A normál teljesítmény a tesztelés során a műszaki előírások határain belül marad.
(2) B teljesítményszint: A tesztelés során a működés/teljesítmény átmeneti romlása vagy elvesztése fordulhat elő, öngyógyítással. A tényleges működési feltételek, a memória és az adatok változatlanok maradnak.
