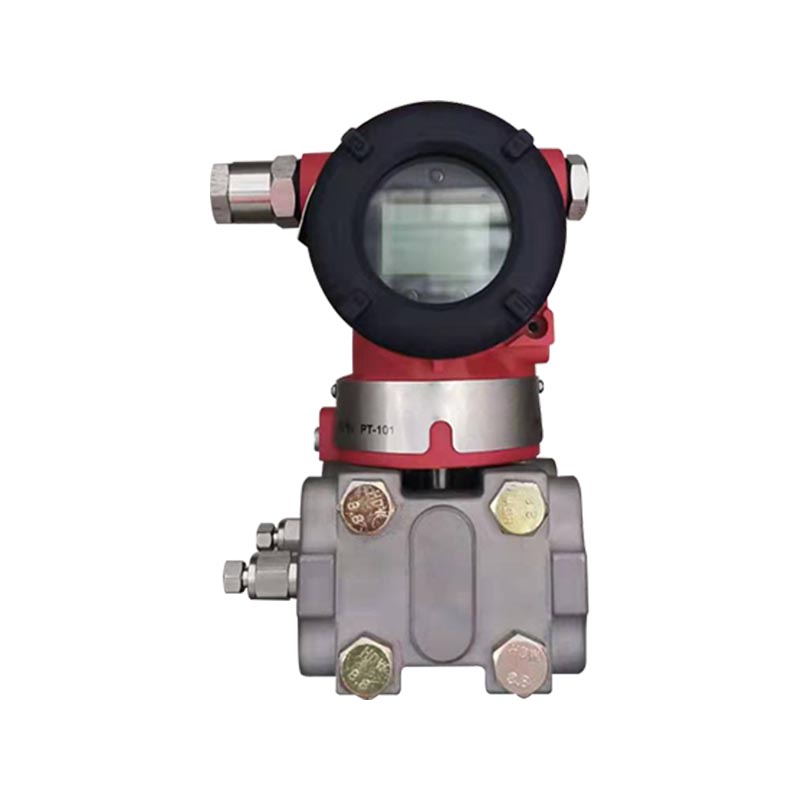

XG3051DP Nyomáskülönbség-távadó

Termék bemutatása:
Az XG3051DP a hazai gyártású 3051 sorozatú kapacitív intelligens nyomáskülönbség-távadóhoz tartozik, amely a kapacitív érzékelés elvét alkalmazza a mért közeg nyomáskülönbségének 4-20 mA-es HART szabványos jellé alakításához. Használható olyan folyamatparaméterek mérésére, mint a nyomáskülönbség, folyadékszint, áramlási sebesség, zárt tartályban lévő folyadékszint, csővezeték nyomáskülönbsége stb. Széles körben használják DCS és PLC vezérlőrendszerekben.

Alkalmazási ágazat:
1. Petrolkémiai ipar: reakcióedény folyadékszintje, csővezeték áramlási sebessége, szűrőnyomás-különbség, tartály folyadékszintje, széles körben használják robbanásbiztos körülmények között.
2. Energiaipar: az erőművek kazán- és turbinarendszereinek, gőz- és vízáramlási sebességének, kemence negatív nyomásának, tartály folyadékszintjének és szűrőnyomás-különbségének monitorozása.
3. Vízkezelés/környezetvédelem: szennyvíz- és víztisztítási folyamatok, tartály szintje, csővezeték áramlási sebessége, szűrőnyomás különbség.
4. Kohászati ​​ipar: Folyadéknyomás-különbség, közepes folyadékszint és folyamatcsővezeték-áramlás mérése olvasztási folyamatokban.
5. Papíripar: cellulóz folyadékszint, szűrőnyomás-különbség, folyamatáramlás mérése.

Lépjen kapcsolatba velünk
PREV：XG3051LT Nyomáskülönbség folyadékszint távadóKÖVETKEZŐ：XG3051DP Nyomáskülönbség távadó
GYIK Teljesítményspecifikációk Funkcionális specifikációk Telepítés Folyamat csatlakozási utasítások Elektromos csatlakozások Modell és specifikáció kódtáblázat Fizikai specifikációk

1. kérdés: Milyen paramétereket mérhet az XG3051DP?
V: Ez egy nyomáskülönbség-távadó, amely a magjában méri a nyomáskülönbséget. A nyomáskülönbség átalakítása révén képes mérni a csővezeték áramlását, a zárt tartályban lévő folyadék szintjét, a nyomáskülönbséget a szűrők előtt és után, valamint a kemence negatív nyomását. Az abszolút nyomást közvetlenül nem lehet mérni. Az áramlás mérésekor a HART négyzetgyök funkció aktiválható az áramlási jelek kimenetére.

2. kérdés: Mi az oka a pontatlan adókimeneti jelnek és a nagy nulla-eltolódásnak?
V: A pozitív és negatív nyomású csövekben szivárgás, eltömődés és folyadékgyülem van; ② Tartomány migráció beállítási hiba; ③ A környezeti hőmérséklet hirtelen változásai; ④ A membrán túlnyomásnak van kitéve. Részesítse előnyben az impulzuscsövek ellenőrzését, és kalibrálja újra a nullát és a tartományt egy HART vezérlő segítségével.

3. kérdés: Milyen óvintézkedések szükségesek az XG3051DP kétvezetékes kábelezéshez?
V: Egy DC24V kétvezetékes rendszer alkalmazásakor a pozitív és negatív jelvonalak megkülönböztetése nélkül az áramkör maximális terhelése nem haladja meg az 500 Ω-ot; A HART kommunikációhoz 250 Ω-os ellenállással sorba kapcsolt áramkör szükséges; Szigorúan kövesse a robbanásbiztos helyzetekben a vezetékezés robbanásbiztos előírásait, és biztosítsa a burkolat megbízható földelését.

4. kérdés: Milyen működési feltételek szükségesek a nem 316L membránok cseréjéhez?
V: A vizsgált közeg erősen korrozív közeg (erős sav, erős lúg, magas kloridion tartalom), a 316L korrodálódik, és Hastelloy C, Monel vagy Tantál fólialapokat kell választani; Az élelmiszer- és gyógyszerészeti higiéniai feltételek testreszabott higiéniai membránszerkezeteket igényelnek.

Referenciapontosság a tartomány beállításához
(beleértve a nulla alapú linearitást, hiszterézist és ismételhetőséget) ±0,075%
Ha TD＞10 (TD = Maximum Span / Adjusted Span), a pontosság: ±(0,0075 × TD)%
A négyzetgyökös kimenet pontossága a fenti lineáris referenciapontosság másfélszerese.

Környezeti hőmérséklet hatása

Span Code Teljes hatás -20 ℃ ~ 65 ℃ között
A ±(0,45 × TD 0,25)% × fesz
B ±(0,30 × TD 0,20)% × fesz
C/D/E ±(0,20 × TD 0,10)% × fesz
Span Code Teljes hatás -40 ℃ ~ -20 ℃ és 65 ℃ ~ 85 ℃
A ±(0,45 × TD 0,25)% × fesz
B ±(0,30 × TD 0,20)% × fesz
C/D/E ±(0,20 × TD 0,10)% × fesz
Tartományon kívüli hatás ±0,075% × fesz

Statikus nyomáshatás

Span Code Hatás mennyisége
A ±(0,15%URL 0,10% Span) / 4MPa
B ±(0,10%URL 0,075% Span) / 16 MPa
C/D/E ±(0,05%URL 0,05% Span) / 16 MPa

Túlnyomásos hatás

Span Code Hatás mennyisége
A ±0,2% × Span / 4MPa
B ±0,2% × Span / 16MPa
C/D/E ±0,1% × Span / 16MPa

Hosszú távú stabilitás

Span Code Hatás mennyisége
A ±0,5% × hatótávolság/év
B ±0,2% × Áttekintés/év
C/D/E ±0,1% × hatótávolság/év

Tápegység hatás: ±0,001% /10V (12-42 V DC), elhanyagolható.

Tartomány és határértékek
Span Code Tétel kPa mbar
A Span 0,1 ~ 1 1 ~ 10
Tartomány -1 ~ 1 -10-10
B Span 0,2 ~ 6 2 ~ 60
Tartomány -6-6 -60-60
C Span 0,4 ~ 40 4-400
Tartomány -40-40 -400-400
D Span 2,5 ~ 250 25-2500
Tartomány -250 ~ 250 -2500 ~ 2500
E Span 20-2000 0,2 ~ 20 bar
Tartomány -500 ~ 2000 −5 ~ 20 bar
Paraméter Specifikáció
Tartomány Limits Szabadon állítható a tartomány felső és alsó határain belül. A teljesítmény optimalizálása érdekében ajánlatos a lehető legalacsonyabb lekapcsolási arányú span kódot választani.
Nulla beállítás A nullapont és a tartomány tetszőleges értékre állítható a mérési tartományon belül, feltéve, hogy: Kalibrált tartomány ≥ Minimum Span
Szerelési helyzet hatása A membránnal párhuzamos szerelési helyzet megváltoztatása nem okoz nulla eltolódást. Ha a helyzet több mint 90°-kal változik a membrán felületéhez képest, a nullapont-eltolás <0,4 kPa-n belül történik (nullázási beállítással korrigálható). Nincs span hatás.
Kimenet 2 vezetékes, 4~20 mA DC, opcionális HART digitális kommunikáció.
Lineáris vagy négyzetgyök kimenet választható.
Kimenet signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Riasztási áram Alacsony riasztási üzemmód (perc): 3,7 mA
Magas riasztási mód (max): 21 mA
Riasztás nélküli mód (tartás): tartsa az érvényes áramot a hiba előtt
Alapértelmezés: magas riasztási mód
Válaszidő Az erősítő egység csillapítási állandója: 0,1 s; érzékelő időállandója: 0,1-2 s (span & lekapcsolás függő).
További állítható időállandó: 0,1~60 s.
A nemlineáris kimeneti hatás (pl. négyzetgyök) a függvénytől függ, és kiszámítható.
Bemelegítési idő < 15 s
Környezeti hőmérséklet -40 ~ 85 ℃
−20 ~ 65 ℃ (LCD-vel és fluorgumi O-gyűrűvel)
Tárolási/szállítási hőmérséklet −50 ~ 85 ℃; −40 ~ 85 ℃ (LCD kijelzővel)
Üzemi nyomás Névleges üzemi nyomás: 16 MPa / 25 MPa / 40 MPa (három fokozat)
Statikus nyomáshatár 3,5 kPa abszolút nyomástól a névleges nyomásig. A próbanyomás 1,5-szerese lehet a névleges nyomásnak, amely egyszerre hat a távadó mindkét oldalára.
Egyirányú túlterhelési korlát Egyirányú túlterhelés a névleges nyomásig
Elektromágneses kompatibilitás (EMC) Lásd az elektromágneses kompatibilitási táblázatot a következő oldalon

Tápellátás és terhelési feltételek
Tápfeszültség 24 V, R ≤ (Us − 12 V) / Imax kΩ
(ahol Imax = 23 mA)
Maximális tápfeszültség 42 VDC
Minimális tápfeszültség 12 VDC; 15 VDC (háttérvilágítású LCD-vel)
Digitális kommunikációs terhelési tartomány 250 ~ 600 Ω

Elektromos csatlakozás
M20×1,5 tömszelence; sorkapocs 0,5 ~ 2,5 mm²-es vezetékekhez.

Folyamat kapcsolat
A folyamatcsatlakozó karima két végfelülete NPT 1/4 és M10 belső menettel van megfúrva.

Folyamat csatlakozási utasítások egyoldalú továbbításhoz továbbítási karimák nélkül

1/2-NPT rozsdamentes acél elliptikus karima (1. kód) 100016 1. Nyomókamra karima
2. O-gyűrű tömítés
3. NPT 1/2 elliptikus karimás csatlakozás
4. Csavar
M20x1,5 rozsdamentes acél T-csatlakozó (2. kód) 100007 1. Nyomáskamra karima
2. M20×1,5 T alakú külső menetes idom
3. Csavar
4. O-gyűrű
5. M20×1,5 anya
6. Nyomás bevezető cső
5. ábra: Elektromos csatlakozási rajz
100025

Megjegyzés: A gyors interfész funkció megfelel a jelterminálnak.

Nyomáskülönbség-távadó modell kiválasztása XG3051DP-
Pontosság Kimenet
1 B Alap hiba ±0,05% 4-20mA HART kommunikációval
C Alap hiba ±0,075% 4-20mA HART kommunikációval
D Alap hiba ±0,1% 4-20mA HART kommunikációval
N 4-20 mA analóg kimenet
2 2 0-100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)
3 0-200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)
4 0–400 Pa ~ 40 kPa (0–40–4000 mmH₂O) / (0–20–400 mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25–25 mH₂O) / (0–25–2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2–200 mH₂O) / (0–0,3–30 bar)
7 0–140 kPa ~ 14 MPa (0–3–300 mH₂O) / (0–1,4–140 bar)
3 Membrán anyaga Töltse fel a folyadékot
A 316L rozsdamentes acél Szilikon olaj
B 316L rozsdamentes acél Fluorozott olaj
C Hastelloy C Szilikon olaj
D Hastelloy C Fluorozott olaj
E Aranyozott 316L rozsdamentes acél Szilikon olaj
F Aranyozott 316L rozsdamentes acél Fluorozott olaj
G FEP bevonatú 316L rozsdamentes acél Szilikon olaj
T Tantál Szilikon olaj
4 Névleges üzemi nyomás
0 0,2 MPa (csak A tartományhoz)
7 7 MPa (csak az A tartományhoz)
1 16 MPa
2 25 MPa
3 40 MPa
5 Folyamat kapcsolat
N 1/4" NPT és M10 menetes furat Nincs légtelenítő szelep
B 1/4" NPT és M10 menetes furat Légtelenítő szelep a karima hátsó felületére szerelve
U 1/4" NPT és M10 menetes furat Légtelenítő szelep a karima felső oldalára szerelve
D 1/4" NPT és M10 menetes furat Légtelenítő szelep a karima alsó oldalára szerelve
V 1/4" NPT és M10 menetes furat Függőleges rögzítő karima (légtelenítő szeleppel)
6 Nedvesített tömítőanyag
N Nitril-butadién-kaucsuk (NBR)
F Fluorelasztomer (FKM)
P Politetrafluor-etilén (PTFE)
7 Ház anyaga
A Alumínium poliuretán bevonattal (1/2-14NPT kábelbemenet)
B Alumínium poliuretán bevonattal (M20*1,5 kábelbemenet)
C Rozsdamentes acél (1/2-14NPT kábelbemenet)
D Rozsdamentes acél (M20*1,5 kábelbemenet)
8 Speciális funkciók
N Egyik sem
F Négyzetgyök kimenet
P Villámvédelmi funkció
O Olajmentes kezelés (oxigén szerviz, olajmentes töltőfolyadék, FKM tömítés, < 6 MPa, <60 ℃)
9 Rögzítő konzol
N Egyik sem
1 Csőre szerelhető lapos konzol (szénacél permetbevonattal)
2 Csőre szerelhető hajlított konzol (szénacél permetbevonattal)
3 Csőre szerelhető lapos konzol (rozsdamentes acél)
4 Csőre szerelhető hajlított konzol (rozsdamentes acél)
10 Folyamat kapcsolat Accessories
N Egyik sem
1 1/2" NPT belső menetes rozsdamentes acél ovális karima
2 M20×1,5 külső menetes rozsdamentes T-csatlakozó
3 M20×1,5 külső menetes hegesztőcsatlakozó
11 Folyadékkristályos kijelző
N Nincs kijelző
2 LCD háttérvilágítású kijelző (-30 ℃)
3 OLED kijelző (-40 ℃)
12 Robbanásbiztos kezelés
N Egyik sem
A Gyújtószikramentes, NEPSI
D Lángálló, NEPSI (kivéve lángálló tömszelencét)
13 További lehetőségek
D Lángálló kábelbevezető eszköz
E Fokozott biztonsági kábelbevezető eszköz
V Alacsony feszültségű változat
T Villámvédelmi modul
P Olajmentes zsírtalanítás
Q Gyári tesztjelentéssel
Tétel Leírás
Anyag
Mérő kapszula Rozsdamentes acél 316L
Membrán Rozsdamentes acél 316L, Hastelloy C
Folyamat karima Rozsdamentes acél 304
Anyák és csavarok Rozsdamentes acél (A4)
Töltse fel a folyadékot Szilikon olaj
Tömítés / tömítés NBR (nitril-butadién-kaucsuk), FKM (fluor-kaucsuk), PTFE (politetrafluor-etilén)
Adóház Alumíniumötvözet, epoxigyantával szórással bevont felület
Háztömítés NBR (nitril-butadién gumi)
Névtábla Rozsdamentes acél 304
Súly 3,3 kg (kivéve LCD, tartókonzol, folyamatcsatlakozás)
Lakásvédelmi osztály IP67

EMC melléklet táblázat (Elektromágneses kompatibilitási melléklet)
Nem. Tesztelem Alapszabvány Tesztállapot Teljesítményszint
1 Sugárzási zavar (burkolat) GB/T 9254-2008 5. táblázat 30MHz ~ 1000MHz Pass
2 Vezetett zavar (DC tápcsatlakozó) GB/T 9254-2008 1. táblázat 0,15MHz ~ 30MHz Pass
3 Elektrosztatikus kisülés (ESD) immunitás GB/T 17626.2-2006 4kV (Érintkező) B
8kV (levegő)
4 Kisugárzott rádiófrekvenciás elektromágneses mező zavartűrése GB/T 17626.3-2006 10V/m (80MHz ~ 1GHz) A
5 Teljesítmény-frekvenciás mágneses tér immunitás GB/T 17626.8-2006 30A/m A
6 Elektromos gyors tranziens/robbanás elleni védelem GB/T 17626.4-2008 2kV (5/50ns, 5kHz) B
7 Túlfeszültség elleni immunitás GB/T 17626.5-2008 1 kV (vonalról vonalra) B
2 kV (vonal a Föld felé) (1,2 us/50 us)
8 Vezetett zavartűrés, RF mezők által kiváltott GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Megjegyzések:
(1) A teljesítményszint: A teszt alatt a teljesítmény a műszaki előírások határain belül normális marad.
(2) B teljesítményszint: A teszt során a funkció vagy a teljesítmény átmenetileg leromolhat vagy elveszhet, de automatikusan helyreállhat. A tényleges üzemállapot, a tárolt adatok és paraméterei változatlanok maradnak.

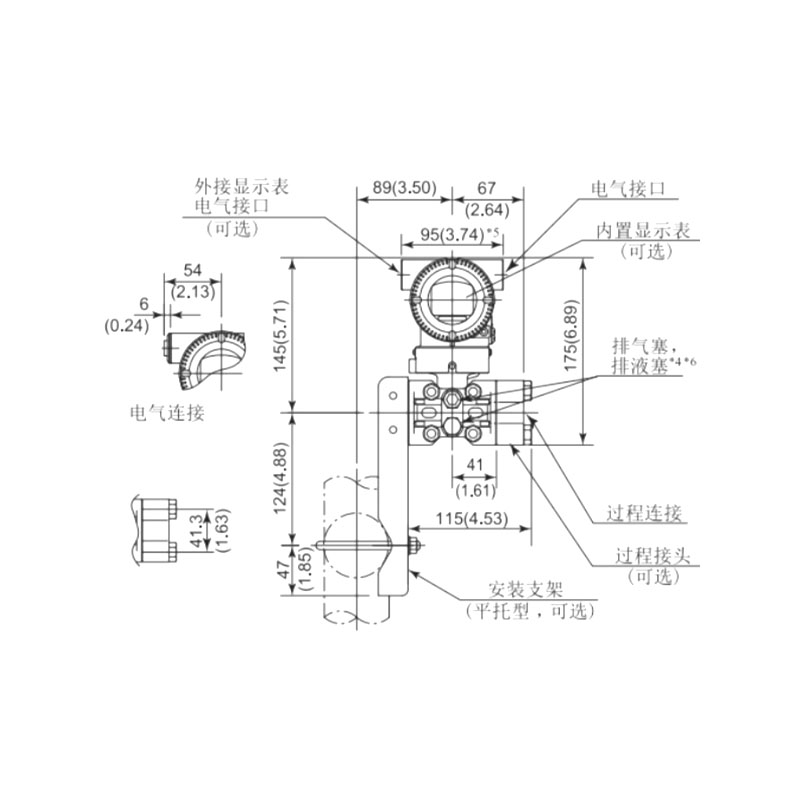

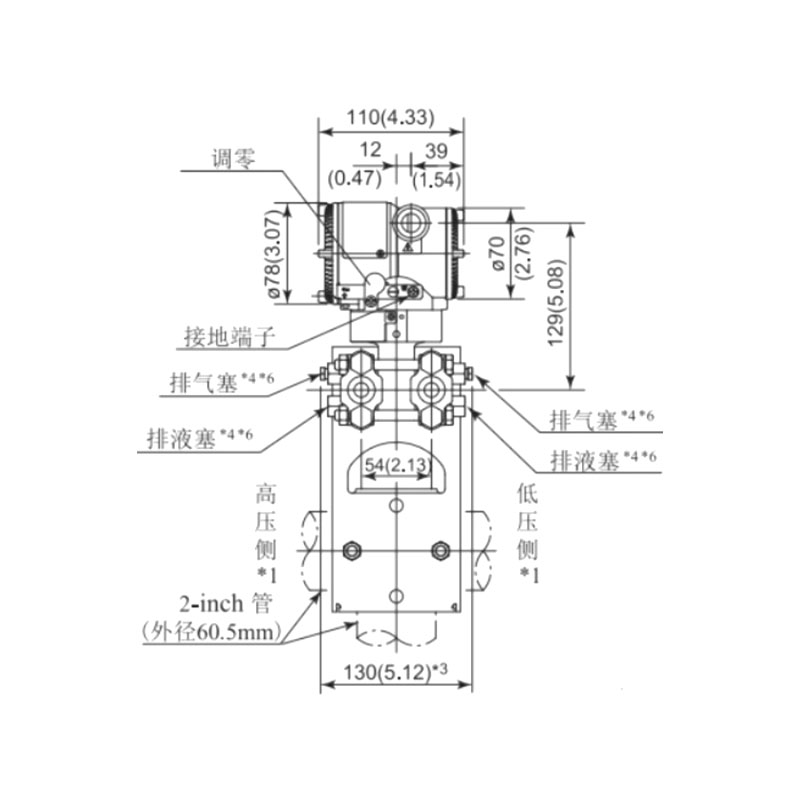

Vízszintes csőcsatlakozás (elölnézet) Vízszintes csőcsatlakozás (oldalnézet)
100041 100032

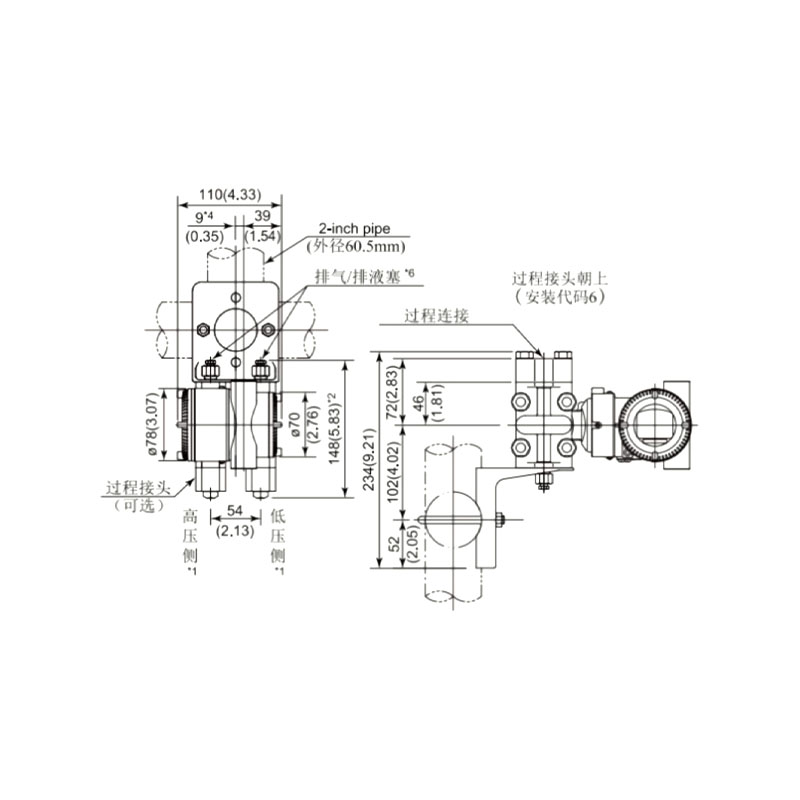

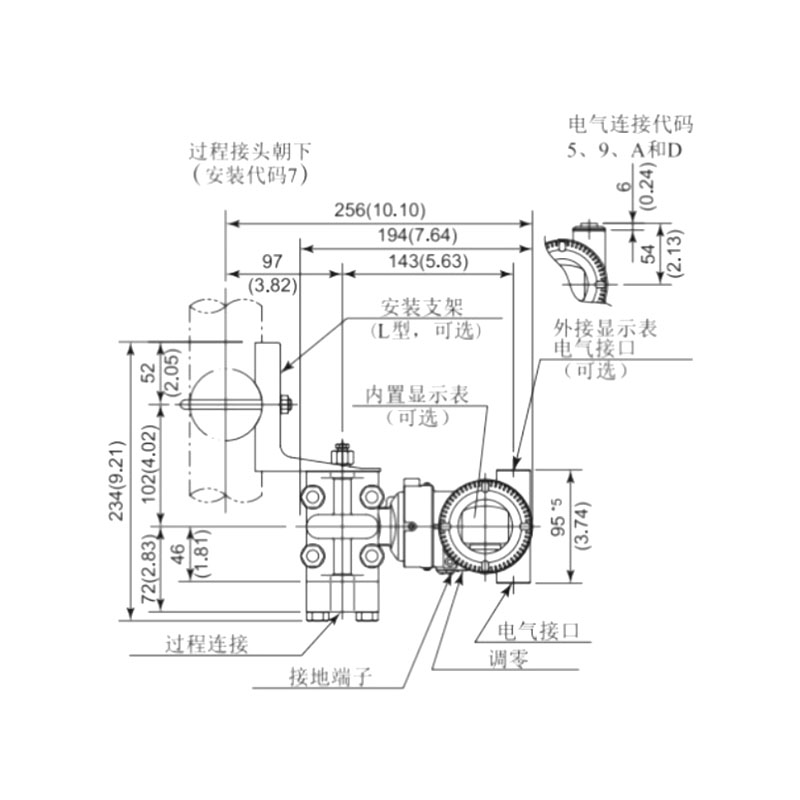

Függőleges rögzítés (a csatlakozó lefelé) Függőleges rögzítés (a csatlakozó felfelé)
100023 100014
