XG-GY sorozatú folyadékturbinás áramlásmérő Manufacturers
Otthon / Termék / Áramlásmérők / XG-GY sorozatú folyadékturbinás áramlásmérő
  • XG-GY sorozatú folyadékturbinás áramlásmérő
  • XG-GY sorozatú folyadékturbinás áramlásmérő

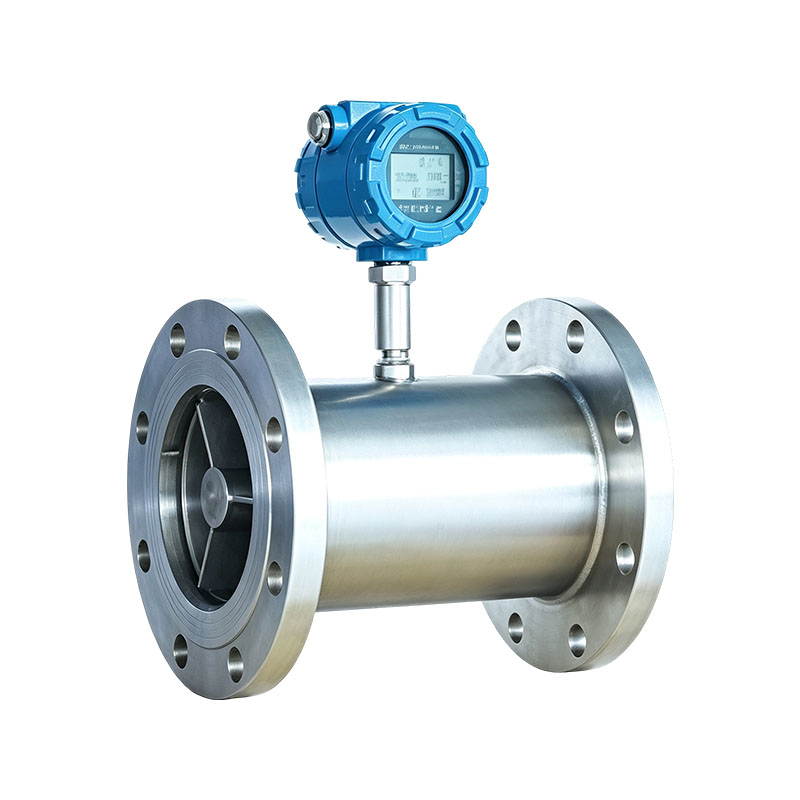

XG-GY sorozatú folyadékturbinás áramlásmérő

Az XG-GY sorozatú folyadékturbinás áramlásmérő egy sebesség alapú áramlásmérő műszer. Zárt csővezetékbe töltött és folyamatosan áramló folyadék térfogatáramának mérésére szolgál. Cégünk turbinás áramlásmérője fejlett technológiát és feldolgozási technológiát használ, stabil termékteljesítménnyel, nagy pontossággal és többféle szerkezeti kialakítással, így a felhasználók kényelmesen választhatnak. A terméket széles körben használják olyan iparágakban, mint a petrolkémia, a kohászat, a tudományos kutatás és az élelmiszeripar.

Termékjellemzők:
1. A mérődetektor kopásálló és korróziógátló típusokkal rendelkezik, széles termékalkalmazással és jó stabilitással.
2. Turbina áramlásmérő hőmérséklet-tartomány: -20~100 °C, magas hőmérsékletű típus -20~150 °C.
3. Az áramlásmérés tartománya nagy, általában 10:1-ig terjed, és speciális esetekben 40:1-re bővíthető.
4. Az áramlásérzékelő többféle csatlakozási móddal rendelkezik, így könnyen telepíthető és használható.
5. A turbinás érzékelők alacsony viszkozitású folyadékok mérésére alkalmasak, nagy pontossággal 0,2~1,0 szintig, és ellenállnak a nagy üzemi nyomásnak.
6. A járókerék duplex rozsdamentes acélból készül, és további megelőző kezelést igényel. A csapágyak grafitból, módosított tetrafluor-etilénből, volfrám-karbidból és drágakövekből készülnek.
7. Intelligens áramkör-tervezés, hatékony funkciók, pillanatnyi áramlás és kumulatív áramlás megjelenítése. Alacsony energiafogyasztás; saját akkumulátorral tud működni; távátviteli kimenet 4-20mA, impulzus, HART protokollal.

Főbb értékesítési pontok:
1. Nagy mérési pontosság és kiváló ismételhetőség: A hagyományos pontosság elérheti a ± 0,5% R-t, a nagy pontosságú modellek elérhetik a ± 0,2% R-t; az ismételhetőség elérheti a 0,05%-ot, alkalmas anyagkereskedelmi átadás-átvételre, tételes adagolás mérésére, valamint stabil és megbízható mérési adatokra.
2. Széles tartomány, érzékeny válasz: A tartományarány elérheti az 1:20-at is, impulzusjel kimenet, gyors reakciósebesség, nulla eltolódás nélkül, gyorsan képes rögzíteni az áramlási sebesség dinamikus változásait, és alkalmazkodni a nagy áramlási ingadozásokkal járó munkakörülményekhez.
3. Kompakt szerkezet, rugalmas beépítés és adaptálás: könnyű méretű, többféle csatlakozási móddal karimákhoz/bilincsekhez; Használható robbanásbiztos, egészségügyi, nagyfeszültségű, impulzus/4-20 mA többjeles kimenethez, kényelmes dokkoláshoz PLC és DCS rendszerekkel.
4. Kis nyomásveszteség, hosszú távú stabilitás: sima áramlási csatorna, alacsony nyomásveszteség, csővezeték energiafogyasztásának megtakarítása; Az opcionális keményötvözet/drágakő csapágyak hosszú élettartammal rendelkeznek tiszta közegviszonyok mellett és egyszerű alapvető karbantartással.

Alkalmazásipar :
1. Kőolaj-finomított olajipar: dízel, benzin, kenőolaj és egyéb olajtermékek szállítása, rakodása és kereskedelmi mérése, valamint üzemanyag betáplálási aránya.
2. Finomvegyipar: eljárási összetevők és anyagok mérése tiszta, alacsony viszkozitású folyadékokhoz, például szerves oldószerekhez, adalékanyagokhoz és tiszta vízhez.
3. Élelmiszer- és italipar: gyümölcslé, étolaj, alkohol stb.; a, szaniter bilincses turbinás áramlásmérő az alapanyagok mennyiségi adagolására szolgál.
4. Vízkezelő/vízelvezető ipar: a tisztított víz, az ipari keringető víz és a tisztított víz csőhálózatának áramlásfigyelése és mennyiségi ellenőrzése.

Lépjen kapcsolatba velünk
PREV：XG-DBL típusú dinamikus nyomáskülönbség áramlásmérőKÖVETKEZŐ：XG-LG sorozatú áramlásmérő fojtókészülék
GYIK Teljesítményspecifikációk

1. kérdés: Mérhetők-e a folyadékturbinás áramlásmérők olyan közegeket, mint a szennyvíz és a nagy mennyiségű szilárd részecskéket tartalmazó közeg?
V: Nem alkalmas. A turbina belsejében járókerekek és csapágyak találhatók, a szilárd szennyeződések könnyen lekoptathatják a csapágyakat és beragadhatnak a járókerekekbe. A szennyezett és szemcsés közegekhez más típusú áramlásmérők használata javasolt. Csak tiszta, alacsony viszkozitású, egyfázisú folyadékokhoz alkalmas.

Q2: Milyen hatással van a mérési eredményekre a csővezetékben lévő buborékok jelenléte?
V: A folyadékokban lévő gáz magas értékeket, mérési ingadozásokat és súlyos esetekben a járókerék ütési károsodását okozhatja. Javasoljuk, hogy az áramlásmérő elé légtisztítót szereljen fel, hogy a közegcső tele legyen és buborékmentes legyen.

3. kérdés: A telepítéshez egyenes csőszakasz szükséges?
V: Szükségem van rá, megteszi. Az upstream általában 10D egyenes csőszakaszt igényel, és az áramlás irányában 5D; könyökök, szelepek és változó átmérők megzavarhatják az áramlási mezőt és csökkenthetik a mérési pontosságot. A szerelés során biztosítani kell a csővezeték feltöltését, és javasolt vízszintesen vagy függőlegesen fel-le szerelni.

4. kérdés: Általában milyen gyakran végeznek karbantartást?
V: Tisztítsa meg a hordozót, például az olajat és a tiszta vizet, és 1-2 évente szerelje szét és tisztítsa meg a járókerekeket és a csapágyakat. Javasoljuk, hogy a táptalajt félévente ellenőrizze, ha nyomokban szennyeződéseket tartalmaz. Koncentráljon a járókerék kopásának és szálak összegabalyodásának ellenőrzésére, és rendszeresen küldje el ellenőrzésre és kalibrálásra.

DN (mm) Áramlási tartomány @ ±0,2 % (m³/h) Áramlási tartomány @ ±0,5 % (m³/h) Áramlási tartomány @ ±1,0 % (m³/h) Névleges nyomás (MPa) Max. Nyomásveszteség (MPa) Csatlakozási módok
Menetes Karimás Egészségügyi Magas viszkozitású
2 — — — — 0.01 0.13 1.6 1.5 ✓
3 — — — — 0.04 0.25 1.6 1.2 ✓
4 — — — — 0.04 0.25 6.3 ✓
6 — — 0.1 0.6 0.1 0.6 6.3
16*
25*
40* 		0.08 ✓
10 — — 0.25 1.2 0.2 1.2 ✓
15 1.2 4 0.6 4 0.4 4 ✓ ✓
20 1.5 7 1.1 7 0.7 7 ✓ ✓ ✓
25 2 10 1.6 10 1 10 0.04 ✓ ✓ ✓ ✓
32 3.2 16 2.5 16 1.6 16 2.5 ✓ ✓ ✓ ✓
40 4 20 3 20 2.5 25 ✓ ✓ ✓ ✓
50 8 40 4 40 4 40 ✓ ✓ ✓
65 12 60 o 60 6 60 ✓ ✓ ✓
80 20 100 10 100 10 100 ✓ ✓ ✓
100 25 160 20 160 16 160 1.6
2.5 		✓ ✓ ✓
150 50 300 40 300 40 400 ✓
200 120 600 100 600 80 800 1.6 ✓
250 200 1000 160 1000 120 1200 ✓
300 — — 250 1600 180 1800 ✓

Megjegyzés: A *-gal jelölt tételek egyedi megrendelések. Közepes viszkozitási tartomány: ≤10 MPa·s; folyadék hőmérséklete: 20–120 °C

XG-GY Folyadékturbinás áramlásmérő
Névleges átmérő —XXX A 100 DN100-at jelent
Szerkezet típusa Z Intelligens többfunkciós készülék
L Osztott típusú
Érzékelő folyamat 1 Szabványos
2 Kopásálló
3 Korrózióálló
Névleges nyomás 1 1,6 MPa
2 2,5 MPa
3 4,0 MPa
4 6,3 MPa
5 16 MPa
6 25 MPa
7 40 MPa
Csatlakozás típusa G Beillesztés típusa
R Menetzáras menetes típus
F Karimás Type
J bilincs (ostya) típus
K Gyorscsatlakozási típus
Pontosság 1 0.2
2 0.5
3 1
Robbanásbiztos 0 Nem robbanásbiztos
1 Robbanásbiztos
Jelkimenet 1 Pulzus
2 4 – 20 mA
3 HART-tal
Integrált tápegység 1 Belső akkumulátor
2 Akkumulátor 24 VDC kettős választható
3 Külső 24 VDC
