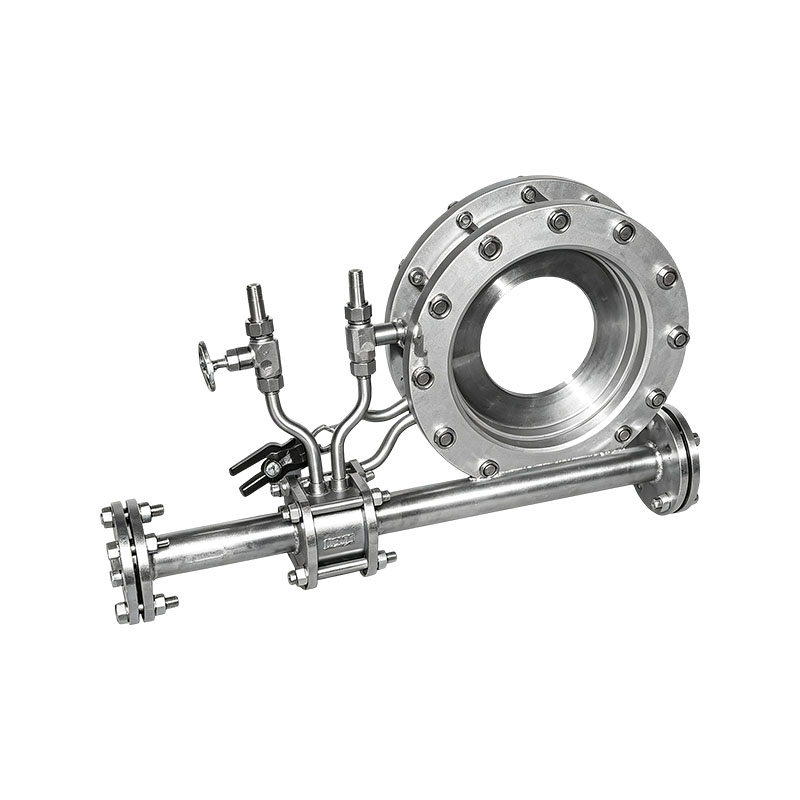

Az Orifice áramlásmérők nyomáskülönbség-áramlásmérők, amelyek az ipari termelés történetében legismertebb áramlásmérő készülékek. Különféle típusokat, kiforrott technológiát és kiterjedt alkalmazásokat mutatnak be.
Termékjellemzők:
1. Egyszerű szerkezet, könnyű telepítés, megbízható működés, alacsony költség és bizonyos fokú pontosság
Megfelel az ipari termelés követelményeinek.
2. Nagy múlttal, gazdag és megbízható kísérleti adatokkal, szabványosított tervezéssel és feldolgozással
A szabványos fojtóberendezések (nyíláslemezek, fúvókák és Venturi) nemzetközi szabványa az
ISO 5167, és többször átdolgozták. Mindaddig, amíg a fojtóelemek tervezése és feldolgozása a szabványoknak megfelelően történik,
A bizonytalanság tartományának meghatározásához valós áramlási kalibráció szükséges.
3. A szabványos nyílásos lemez 50-3000 mm átmérőjű, β-értéke 0,2-0,75.
4. A szabványos fúvóka 50-500 mm átmérőjű, 0,2-0,8 β-val.
5. A hosszú nyakú fúvóka 50-630 mm átmérőig alkalmas, β 0,2-0,8.
6. 50-250 mm átmérőjű, 0,2-0,75 β értékű Venturi-cső mechanikai feldolgozása.
7. Durva hegesztett vaslemez 200-1200 mm Venturi-cső átmérővel és 0,2-0,70 β értékkel.
8. A durván öntött Venturi cső átmérője 100-800 mm, β értéke 0,2-0,75.
9. A Venturi fúvóka átmérője 65-500 mm, β értéke 0,316-0,775.
10. 1/4 kerek furatlemez átmérője ≤ 500mm, β 0,245~0,6.
11. A kúpos populációs nyílás lemez átmérője ≤ 500 mm, β 0,1-0,316.
12. A kettős nyílásos lemez átmérője 40-100 mm, β 0,2-0,75.
13. A kis lyuklemez átmérője kisebb, mint 50 mm, és β 0,2-0,75.
14. A rejtett kis lyuklemez átmérője ≤ 50 mm, β 0,2-0,75.
15. A nagynyomású lencsenyílás lemezének átmérője ≤ 250 mm, β pedig 0,2-0,75.
16. A széles szélű nyíláslemez átmérője 50-400 mm, β 0,2-0,75. 17. A kör alakú perforált lemez átmérője 50-2000 mm, β értéke 0,1-0,8.
18. 100-1000 mm átmérőjű, 0,46-0,84 β értékű excentrikus nyíláslemez.
19. A végnyílás lemez (fúvóka) átmérője 100-1000 mm, β 0,46-0,84.
20. A fenti fojtóberendezés nyomástartománya 0–42 MPa, és a hőmérsékletet az anyag határozza meg.
21. Rejtett dupla Venturi cső, kör keresztmetszetű csővezeték névleges átmérője: DN=300mm~6000mm, szélesség x téglalap keresztmetszetű csővezeték magassága: SzxM (mm)=300x300~6000x6000, és egyéb geometriai felületű csővezetékek azonos névleges átmérőjű DN és változó szélességgel és magassággal. Névleges nyomás: PN ≤ 2,5 MPa, a munkahőmérséklet és az anyag határozza meg; nyomáskülönbség értéke: (0~100) kPa, ismételt mérési hiba (stabilitás): ± 10Pa.
22. A szárnyszélmérő készülék különösen alkalmas nagy kaliberű légáramlás mérésére, stabil méréssel, nagy érzékenységgel, nyomásveszteség-eltolással és nagy pontossággal.
23. A szélmérő készülék kialakítása tartalmaz egy fordított fúvó interfészt és egy porelvezető eszközt, amely előnyös a termék karbantartása szempontjából és növeli a termék teljesítményét
Megbízhatóság.
24. A fejlett és kifinomult feldolgozási és tesztelési technológia nagymértékben javítja a termék pontosságát és stabilitását.
25. A kiforrott fojtóelemek fejlett elektronikus technológiával vannak integrálva, így egy intelligens integrált áramlásmérő eszköz jön létre helyszíni áramlási kijelzővel és több jelkimenettel (4-20 mA, impulzus, HART protokollal).
26. Az alacsony fogyasztású áramkör kialakítása csökkenti az energiafogyasztást, növeli a rendszer stabilitását és megbízhatóságát. Az integrált rendszer akkumulátoros tápellátással és külső 24VDC-választékkal rendelkezik, amely kényelmesen telepíthető és használható.
Főbb értékesítési pontok:
1. A szabványosítás kiforrott, és nem igényel tényleges áramlási kalibrálást: megfelel a GB/T2624 és ISO5167 szabványoknak. A szabványos fojtóelemek az előírásoknak megfelelő feldolgozás után közvetlenül használhatók mérésre, támogatva a kereskedelmi elszámolást és a mérés nyomon követhetőségét.
2. Nincsenek mozgó alkatrészek, tartós és stabil: tiszta mechanikus fojtóelemek, nincsenek forgó/érzékelő elemek, magas hőmérséklet és nagy nyomásállóság, megbízható, hosszú távú működés, hosszú élettartam, alacsony alapvető karbantartási igény.
3. Közegadaptáció széles skálája: Mérhet gázokat, gőzöket és folyadékokat, támogatja az egyfázisú folyadékokat, és egyes modellek alkalmazkodhatnak a kis mennyiségű szennyeződést tartalmazó piszkos közegekhez is. A csőátmérő lefedettsége kiterjedt.
4. Alacsony összköltség, rugalmas illeszkedés: egyszerű szerkezet, gazdaságos költség, bármilyen nyomáskülönbség-távadó márkával összeilleszthető; A munkakörülményeknek megfelelően többféle típus választható, mint például nyíláslemez, fúvóka, Venturi, V-kúp stb.
Alkalmazási ágazat:
1. Energiaipar: Erőművi kazán gőz, primer/szekunder levegő, keringtető víz, földgáz energia mérés és energiafogyasztás elszámolás.
2. Petrolkémiai ipar: technológiai nyersanyag folyadék, nagynyomású technológiai gáz, gőz, finomító csővezeték áramlásfigyelése, anyagarány, kereskedelmi átadás-átvétel mérés.
3. Kohászati ipar: nagyolvasztógáz, konverter füstgáz, hűtővíz, sűrített levegő áramlásmérése, kemence állapotának ellenőrzése és energiastatisztika.
4. Fűtés/kommunális energia: gőz-, melegvíz- és földgázvezetékek mérése a fűtési hálózatban, fűtési díj, valamint a vezetékes áramlás kiegyenlítése.
