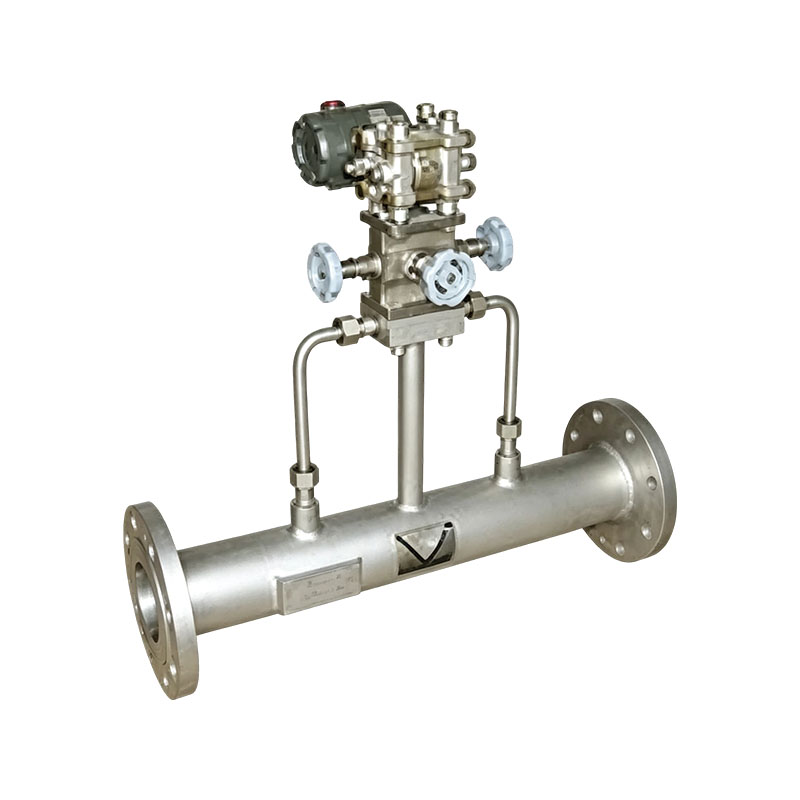

XG-LX sorozatú ékes áramlásmérő

Az XG-LX ékes áramlásmérő rendszer cégünk legújabb generációs nyomáskülönbség-áramlásmérő rendszere. Megfelel a legtöbb folyadék mérési követelményeinek, beleértve a tiszta folyadékokat, gázokat és gőzt. Különösen alkalmas olyan folyadékok mérésére, amelyeket a hagyományos áramlásmérőkkel nehéz mérni, mint például cellulóz, iszap, olajszuszpenzió, fűtőolaj, maradék olaj, kőszénkátrány és más nagy viszkozitású folyadékok és szuszpenziók, amelyek hajlamosak kristályosodásra és szennyeződésre. Ezért az ék alakú áramlásmérő rendszereket széles körben használják nagy viszkozitású, alacsony Reynolds-számú közegek mérésére olyan területeken, mint a kőolaj, a vegyipar, az energiaipar és a könnyűipar.

Termékjellemzők:
1. A "V" alakú áramlási komponensek használatával kiküszöbölhetők a pangó területek, és megelőzhető a rendszer dugulása.
2. A Reynolds-szám alkalmazási köre széles, és még 500-as Reynolds-szám mellett is négyzetes kapcsolatot tart fenn a nyomáskülönbség és az áramlási sebesség között.
3. Könnyen telepíthető, használható és karbantartható.
4. Nagy mérési pontosság, kiterjesztett áramlási kalibrálási bizonytalanság: ± 0,5%~± 0,2% (víz- vagy olajkalibráció).
5. A hosszú távú stabilitás jó, a felhasználók zéró meghibásodási arányú eszközként dicsérik.
6. Egyszeri osztott típusú mérő; az ék (közép) cseréje bővítheti a tartományt.
7. Változatos stílusok:
Normál típus: Az 1:10 tartományon belül az áramlási együttható nemlineáris hibája ≤± 1%.
Nagy teljesítményű típus: Az áramlási kalibrálás tágulási bizonytalansága az 1:3 tartományon belül ± 0,5%~± 0,2%.
8. A túlnyomás riasztási értéke és az alacsony nyomású riasztás értéke beállítható a helyszíni nyomáshelyzetnek megfelelően. Ha használat közben túlnyomás vagy alacsony nyomású helyzetek lépnek fel, a műszer automatikusan megszólal és riaszt, hatékonyan megelőzve a túlnyomás okozta gyártásbiztonsági baleseteket.

Alkalmazási ágazat:
1. Petrolkémiai ipar: nagy viszkozitású és szemcsés közegek, például nyersolaj, nehézolaj, maradékolaj, szénszuszpenzió stb. mérése; ez egy általánosan használt fojtóműszer a finomító berendezésekben.
2. Kohászati ​​bányák: hígtrágya, szénmosóvíz és nagyolvasztó/kokszolókemence-gáz mérésére szolgál; alkalmas magas porral és szilárd részecskékkel járó munkakörülményekhez.
3. Elektromos hőenergia: Kazántüzelőanyag, kéntelenítő iszap és hamuvíz áramlási felügyelet, amely képes ellenállni a magas hőmérsékletnek és a szennyezett folyadékoknak.
4. Környezeti vízkezelés: Szennyvíz, iszap visszafolyás és szennyeződéseket tartalmazó szennyvíz mérése ékes önöblítő szerkezettel, amely nem hajlamos iszaplerakódásra.

Lépjen kapcsolatba velünk
PREV：Nincs korábbi cikkKÖVETKEZŐ：XG-DRB Dilbar áramlásmérő
GYIK Teljesítményspecifikációk

1. kérdés: Mi az ékáramlásmérő elve, és mi a legnagyobb előnye?
V: A nyomáskülönbség-fojtó áramlásmérőhöz tartozó folyadék a csővezetékben lévő V alakú ékblokkon keresztül áramlik, és az ékblokk előtt és után nyomáskülönbség keletkezik. Az áramlási sebességet a nyomáskülönbség alapján számítják ki. Alapvető előnyei: Nincsenek holt sarkok, önöblítő hatás, jártasság a nagy viszkozitású és szilárd részecskéket tartalmazó szennyezett közegek mérésében, stabil mérés alacsony Reynolds-számoknál is, valamint a kétirányú áramlásérzékelés támogatása.

2. kérdés: Milyen követelmények vonatkoznak az ék alakú áramlásmérő egyenes csőszakaszára?
V: A nyíláslemeznél rövidebb hosszt igényel, általában 5D elöl és 3D hátul (D a csővezeték belső átmérője); A könyökök, szelepek és reduktorok megzavarhatják az áramlási mezőt, ezért próbálja meg őket a lehető legnagyobb mértékben elkerülni; A telepítés során az ékek hegyes sarkainak lefelé kell nézniük, hogy biztosítsák a szilárd részecskék egyenletes áramlását és elkerüljék a felhalmozódást.

3. kérdés: Milyen körülmények között pontatlan a forgalommérés?
V: Gyakori okok: ① A nyomócsövek eltömődése, felhalmozódása és szivárgása; ② Az ékkopás és a lerakódás megváltoztatja a fojtási területet; ③ A távadó tartománya és a négyzetgyök paraméter konfigurációja nem megfelelő; ④ A közeg viszkozitása jelentősen eltér a kalibrálási körülményektől. Elsődlegesen ellenőrizze az impulzuscsövek tömítettségét és a távadó paramétereit.

4. kérdés: Szükséges-e az ékáramlásmérő rendszeres karbantartása?
V: Nincsenek mozgó alkatrészek, alacsony a napi karbantartás. Javasoljuk a nyomóvezeték rendszeres fújását és tisztítását szilárd/magas portartalmú körülmények között; Nyissa ki a háromszelepes csoport kiegyenlítő szelepét, hogy megvédje a távadót a hosszú távú leállás során; A csővezeték fújásakor az áramlásmérőt el kell távolítani, hogy a hegesztési salak ne karcolja meg az ékblokk felületét, és befolyásolja a pontosságot.

Teljesítmény jellemzők: (DN300 feletti méretek esetén kérjük, forduljon cégünkhöz)

Modell Névleges átmérő (mm) Ék arány h/D Áramlási tartomány (m³/h) Hossz (mm) Üzemi nyomás (MPa) Közepes hőmérséklet (℃) Vízkalibrálási pontosság (vagy olajkalibrálás) Karima szabvány
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3-33 700 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17-100 800 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20-300 0,2% / 0,5% GB9113-88
