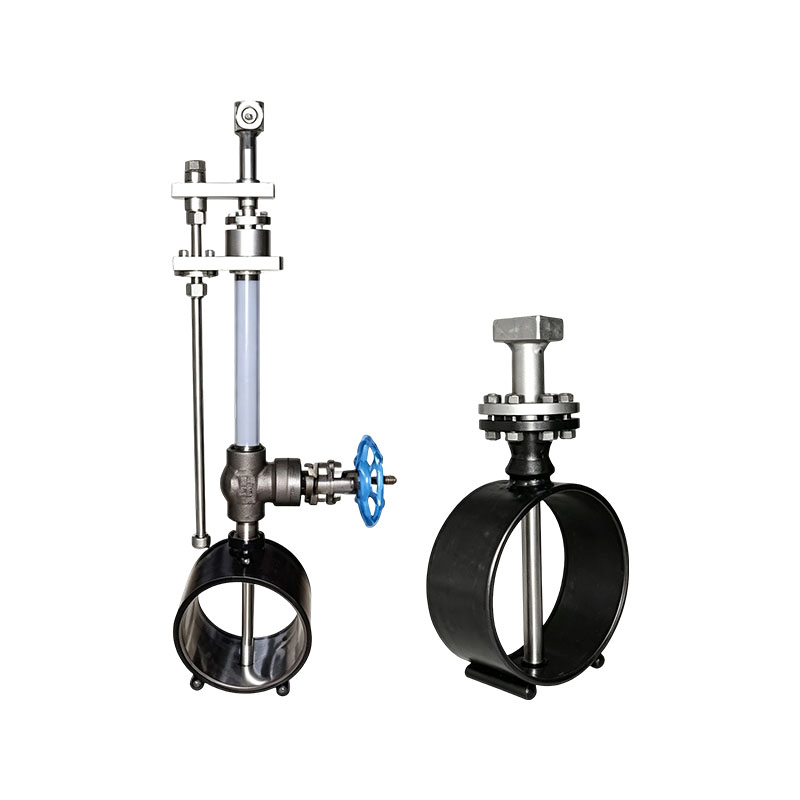

XG-DRB Dilbar áramlásmérő

Az XG-DRB Dearbar egyenletes áramlásmérő egy új típusú dugaszolható áramlásmérő, amely a nyomáskülönbség elvét használja az áramlásméréshez, és követi a Bernoulli-egyenletet: Q=KxCx gyökér DP. Jelenleg nemzetközileg elismert, mint a legpontosabb, megismételhető és legmegbízhatóbb áramlásmérő az egyszeri áramlásérzékeléshez. Az egyszerű felépítés, az egyszerű össze- és szétszerelés, az alacsony nyomásveszteség, valamint az alacsony használati és karbantartási költség energiatakarékos és gazdaságos áramlásmérővé teszi, amelyet érdemes népszerűsíteni és használni. Különösen a 200 milliméternél nagyobb átmérőjű csővezetékek esetében nyilvánvalóbbak az átlagoló csöves áramlásmérő előnyei. Széles körben használják olyan iparágakban, mint az energiaipar, a kohászat és a petrolkémia.

Működési elv:
Az XG-DRB Dearbar állandó sebességű áramlásmérő az egyedi érzékelő szondája előtt és után keletkező nyomáskülönbségen keresztüli áramlást méri. Amikor a folyadék átáramlik a szondán, elöl egy nagynyomású eloszlási terület keletkezik, amely valamivel magasabb, mint a csővezeték statikus nyomása. A Bernoulli-egyenlet elve szerint a szondán átáramló folyadék sebessége növekszik, és a szonda hátulján kisnyomású eloszlási terület jön létre, ahol a nyomás valamivel kisebb, mint a csővezeték statikus nyomása. Miután a nyomáskülönbség folyadék átáramlik a szondán, örvények jelennek meg a szonda mindkét oldalán, és részleges vákuum keletkezik a szonda hátulján. A nagynyomású területen az átlagos magas nyomás a szonda nagynyomású vezetékén keresztül a nyomáskülönbség-műszer pozitív nyomású kamrájába kerül; Az alacsony nyomású területen az átlagos alacsony nyomás a szonda alacsony nyomású vezetékén keresztül a nyomáskülönbség-műszer negatív nyomású kamrájába kerül. A nyomáskülönbség műszer az átlagos nagynyomás és az átlagos alacsony nyomás közötti különbséget méri, és négyzetgyök számítás után tükrözi a folyadék átlagos áramlási sebességének nagyságát. Az átlagos áramlási sebesség arányos az áramlási sebességgel, majd felhasználható a csővezetékben lévő folyadék térfogatáramának vagy tömegáramának kiszámítására.

Termékjellemzők:
1. Több alkalmazási közeg és széles mérési tartomány. Alkalmas különféle folyadékokhoz (gáz, folyadék, gőz), 38 mm-től 15000 mm-ig terjedő átmérővel, 40 MPa maximális nyomással és 550 ° C-os vagy magasabb maximális hőmérséklettel. Szükség esetén ± 0,1%-ot is garantál, különösen alkalmas ipari folyamatszabályozásra;
2. Egyszerű szerkezet és könnyű súly;
3. Könnyen telepíthető és szétszerelhető, alacsony költséggel, és online telepíthető és karbantartható;
4. Alacsony követelmények egyenes csőszakaszokkal szemben. Az egyenes csőszakasz hosszára vonatkozó követelmény a nyíláslemezhez képest viszonylag alacsony, általában az átmérő 10-25-szöröse;
5. Alacsony nyomásveszteség és jelentős energiamegtakarítás. A vissza nem állítható nyomásveszteség a jel nyomásveszteségének 2-15%-a, ami csak egytizede az általánosan használt nyílásos áramlásmérők vissza nem állítható nyomásveszteségének. Az éves üzemeltetési költség a nyíláslemez 1/40-1/50-e;
6. Állandó folyadékegyüttható (K), stabil mérési jel és kis ingadozások;
7. Nagy pontosság és jó hosszú távú stabilitás;
8. Maga a szonda nyomásmérés blokkolásgátló, és a szonda egy darabból álló, kétüregű, nagy szilárdságú szerkezettel van kialakítva;
9. Barátságos ember-gép interfész, 360 fokban forgatható LCD mérőfej; Megjelenítheti a pillanatnyi áramlási sebességet, az összesített áramlási sebességet, az oszlopdiagram százalékos arányát stb.

Főbb alkalmazási területek:
1. Primer és szekunder levegő mérése erőművekben
2. Nagyolvasztó gáz mérése;
3. Etán, etilén, földgáz stb. mérése;
4. Gáz, nitrogén, oxigén stb. mérése;
5. Sűrített levegő mérése:
6. Telített gőz, nagy és alacsony nyomású gőz mérése:
7. Csapvíz mérése, keringető víz stb.
