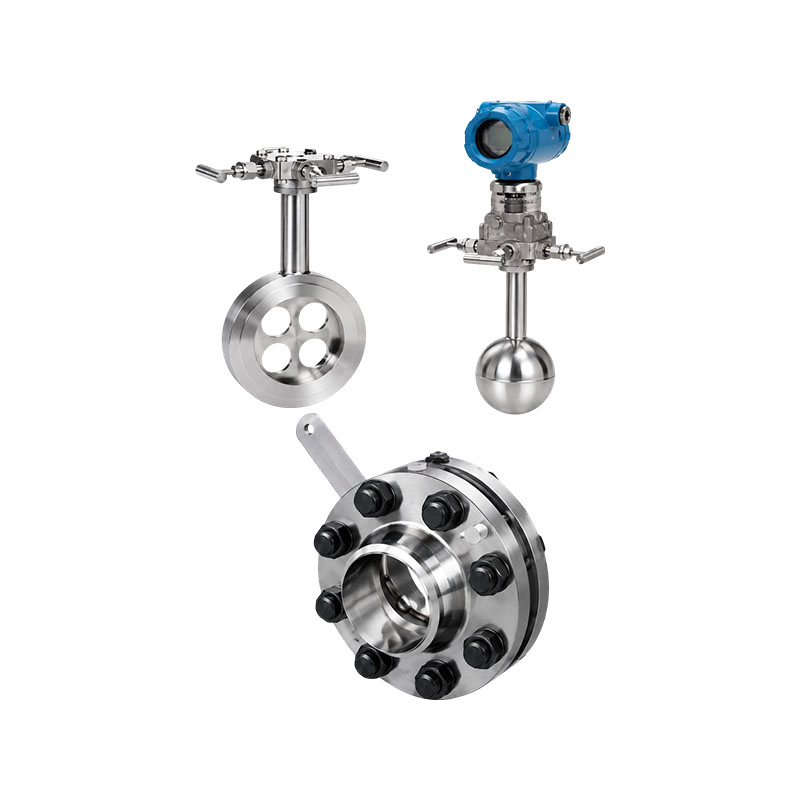

XG-PHL típusú kiegyensúlyozott áramlásmérő

Az XG-PHL típusú kiegyensúlyozott áramlásmérő nagymértékben továbbfejlesztette a hagyományos fojtóberendezést, és jelentős kiegyensúlyozott egyenirányító jellemzőkkel rendelkezik. A hagyományos fojtóberendezéseknek csak egy áramlási nyílása van, ami miatt a folyadék fojtás után elveszíti ideális áramlását, így nem használja ki teljes mértékben a nyomáskülönbség-áramlásmérők előnyeit. A kiegyensúlyozott áramlásmérők szinte minden folyadékmérésre vonatkoznak, és forradalmat jelentenek a folyadékmérés technológiájában. Jelenleg a kiegyensúlyozott áramlásmérőket széles körben használják olyan iparágakban, mint a kőolaj, vegyipar, kohászat, energia, földgáz és vízkezelés.

Működési elv:
A kiegyensúlyozott áramlásmérő egy forradalmian új nyomáskülönbség-áramlásmérő, amely ugyanazon az elven működik, mint a többi nyomáskülönbség-áramlásmérő, és a tömített csővezetékek energiaátalakítási elvén alapul; ideális folyadékkörülmények között a csővezeték áramlási sebessége arányos a nyomáskülönbség négyzetgyökével. A csővezeték áramlási sebessége a Bernoulli-egyenlet alapján a nyomáskülönbség értékének mérésével számítható ki. A kiegyensúlyozott áramlásérzékelő egy porózus tárcsás fojtó egyenirányító, amely a csővezeték keresztmetszetére van felszerelve, és az egyes furatok mérete és elosztása speciális képletek és vizsgálati adatok alapján testreszabható, nyílásszámként ismert. Amikor a folyadék áthalad a lemez funkcionális lyukain, kiegyensúlyozódik és helyreáll; az örvény minimálisra csökken, és megközelítőleg ideális folyadék képződik. A nyomásmérő készüléken keresztül stabil nyomáskülönbség jel nyerhető, valamint a Bernoulli-egyenlet szerint számítható a térfogatáram és tömegáram.

Termékjellemzők:
1. Nagy linearitás és jó ismételhetőség. A kiegyensúlyozott áramlásérzékelő szimmetrikus porózus szerkezettel rendelkezik, amely kiegyenlíti az áramlási mezőt, csökkenti az örvényáramot, a rezgéseket és a jelzajt. Az áramlási mező stabilitása nagymértékben javul, a linearitás 5-10-szer nagyobb, mint a nyíláslemezé. Az ismételhetőség 54%-kal nő, ami 0,15%. Átfogó teljesítménye alapján a kiegyensúlyozott áramlásmérő a csúcskategóriás áramlásmérő kategóriába tartozik.
5: Ha a tartományarány 1, a linearitás elérheti a ± 0,3%-ot;
7: Ha a tartományarány 1, a linearitás elérheti a ±0,5 %-ot.
10: Ha a tartományarány 1, a linearitás elérheti a ± 1,0%-ot.
2. Alacsony követelmények egyenes csőszakaszokkal szemben. A stabil áramlási mezőnek és a nyomás-visszanyerés kétszeres sebességének köszönhetően a nyílásos lemezekhez képest a kiegyensúlyozott áramlásérzékelők nagymértékben csökkentik az egyenes csőszakaszok követelményeit. Az elülső és a hátsó egyenes csőszakaszok általában 3D és 1D méretűek, minimális hossza 0,5D-nél kisebb, így nagyszámú egyenes csőszakasz kiküszöbölhető, különösen a speciális és drága anyagokból készültek.
3. Csökkentse az állandó nyomásveszteséget. A porózus szimmetrikus kiegyensúlyozott kialakítás csökkenti a turbulens nyíróerőket és az örvényképződést, csökkenti a kinetikus energiaveszteséget, és 2,5-szeresére csökkenti az állandó nyomásveszteséget a nyílásos lemezekhez képest azonos mérési feltételek mellett, ezáltal jelentős működési energiaköltségeket takarít meg. Ez egy energiatakarékos eszköz, amelyet érdemes széles körben népszerűsíteni.
4. Ellenáll a szennyeződésnek és nem tömődik el könnyen. A porózus szimmetrikus egyensúly kialakítása csökkenti a turbulens nyíróerők és örvények kialakulását, nagymértékben csökkenti a holt zónák kialakulását, biztosítja a szennyezett közeg zökkenőmentes áthaladását több lyukon, és csökkenti a folyadéklyuk eltömődésének esélyét.        5. Közvetlenül cserélheti a nyíláslemezt. Felhasználási módja és megjelenése megegyezik a nyíláslemezével, így közvetlenül cserélhető, a csövek vagy a kapcsolódó műszerek változtatása nélkül. Nagyon alkalmas a teljes üzem energiamérő EMS átalakítására, ha a nyíláslemezt kiegyenlített áramlásmérőre cserélik.
6. Széles áramlásmérési tartomány. A kísérleti eredmények szerint egyensúlyozza ki az áramlásmérő teljesítményét úgy, hogy áramlási sebessége a minimumtól a szuperszonikusig terjedjen, a minimális Reynolds-szám 200 alatti, a maximális Reynolds-szám pedig nagyobb, mint 107; A béta érték 0,5 és 0,90 között választható.
7. A hosszú távú stabilitás jó. A turbulens nyíróerő jelentős csökkenése miatt a közeg és a fojtóelem közötti közvetlen súrlódás nagymértékben csökken, β értéke hosszú ideig változatlan marad. Az egész műszernek nincsenek mozgatható részei, így hosszú ideig megőrzi stabilitását.
8. Tudja mérni a magas hőmérsékletű és nagynyomású közegeket. A nyílásos lemezekhez és más fojtóberendezésekhez hasonlóan az üzemi hőmérséklet és nyomás a csővezeték és a karima anyagától és minőségétől függ. Az üzemi hőmérséklet elérheti a 850 ° C-ot, és az üzemi nyomás elérheti a 42 MPa-t.
9. Tudja mérni a szennyeződéseket összetett munkakörülmények között. Egyedülálló szerkezeti felépítésének köszönhetően különleges teljesítménnyel rendelkezik, gáz-folyékony kétfázisú, különféle kevert gázok (pl. gáz, biogáz, széngáz stb.), különféle alacsony hőmérsékletű gázok (pl. LNG, folyékony nitrogén, folyékony oxigén, folyékony hidrogén, folyékony klór, cseppfolyós etilén, cseppfolyósított kőolaj, stb.), gáz-folyadék gázok, stb. iszap, többfázisú vízáramlás, rezgő vízáramlás, elektromágneses zavaró közeg és kétirányú áramlás (mivel az egyensúlyi áramlásmérő mindkét oldalon teljesen szimmetrikus).

Alkalmazási ágazat:
1. Petrolkémiai ipar: Folyadék-, gáz- és gőzáramlási sebesség mérése
2. Hőteljesítmény: kazángőz, keringtető víz és gáz mérése
3. Kohászat: kohógáz, hűtővíz, technológiai gáz
4. Vízkezelés: ipari szennyvíz, tiszta víz, sűrített levegő
